इलेक्ट्रोड वाइन्डर बैटरी उत्पादन उपकरण

सिलेंडर बैटरी अर्ध-ऑटो मोटर घुमावदार मशीन इलेक्ट्रोड वाइन्डर 18650 बैटरी उत्पादन उपकरण

1. उपकरण का नाम और मॉडल

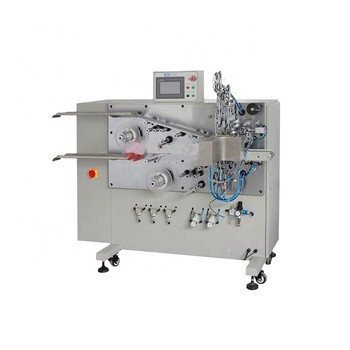

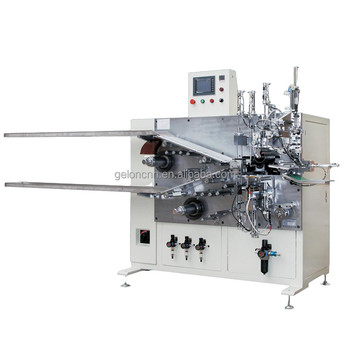

YHWP-7026-S सिलेंडर बैटरी सेमी-ऑटोमैटिक वाइंडिंग मशीन
यह मशीन मुख्य रूप से प्रिज्मीय पावर बैटरी की सटीक वाइंडिंग के लिए उपयोग की जाती है।कार्य प्रक्रिया इस प्रकार है: एनोड और कैथोड इलेक्ट्रोड को मैनुअल के साथ घुमावदार क्षेत्र में ले जाना, विभाजक और स्टैकिंग के साथ जुड़ना, फिर प्रक्रिया की आवश्यकताओं के अनुसार घुमावदार, स्वचालित रूप से समाप्त टेप का पालन करना और जेली रोल के लिए ऑटो-ब्लैंकिंग।
2, उपकरण विशेषता
एक।सिंगल वाइंडिंग कोर और दोनों साइड स्ट्रक्चर से वाइंडिंग सुई निकालना।
बी।इलेक्ट्रोड फ्लेक्स को मैन्युअल रूप से खिलाना, स्वचालित घुमावदार, सुई को स्वचालित रूप से बदलना, स्वचालित रूप से गोंद टेप का पालन करना और स्वचालित आउटपुट समाप्त सेल कोर；
सी।समायोज्य निरंतर तन्यता बल के साथ विभाजक के दो रोलों की सक्रिय अनरीलिंग；
डी।सॉफ्टवेयर को "कैथोड फीडिंग फर्स्ट", "एनोड फीडिंग फर्स्ट" या "दोनों फीडिंग" के रूप में सेट किया जा सकता है।
इ।1800 मिमी की लंबाई के साथ इलेक्ट्रोड को हवा दे सकते हैं।(कोर दीया। 26 मिमी से अधिक नहीं है)
एफ।मैनुअल के साथ इलेक्ट्रोड खिला, तनाव स्थिर है।
जी।घुमावदार गति स्थिर है, कोर का तनाव स्थिर है।；

प्रौद्योगिकी सूचकांक

विभाजक का तनाव समायोज्य है।

कैथोड और एनोड इलेक्ट्रोड का तनाव: वैक-सॉर्ब तरीका अपनाना।

घुमावदार परिशुद्धता: विभाजक और एनोड, एनोड और कैथोड के लिए त्रुटि ± 0.5 मिमी से कम;(इलेक्ट्रोड की लंबाई 500 मिमी से कम)।

पुनश्च: इलेक्ट्रोड त्रुटि की चौड़ाई <±0.1mm;

इलेक्ट्रोड की "एस" झुकने त्रुटि <± 0.2 मिमी / 500 मिमी
