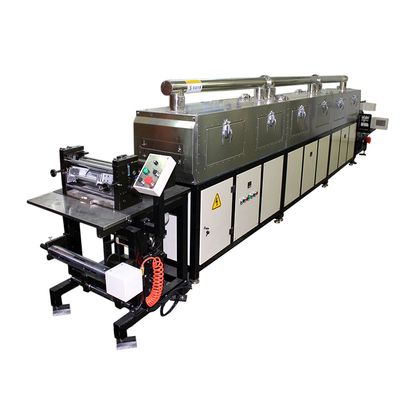

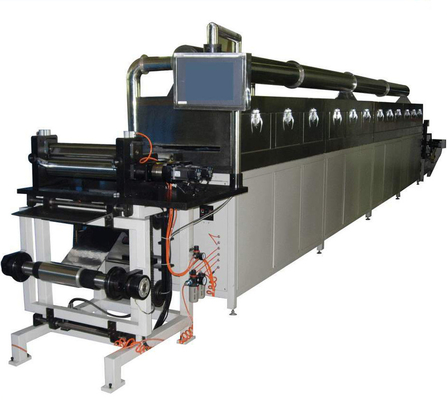

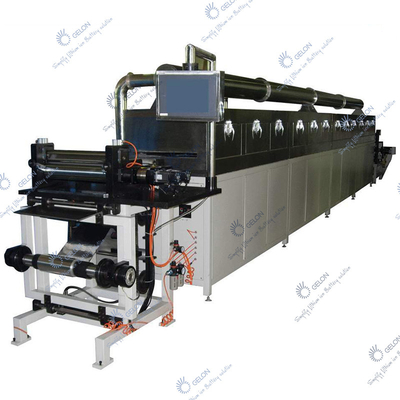

बैटरी उत्पादन मशीन के लिए जेलोन लिथियम आयन बैटरी स्वचालित रीवाइंडिंग पायलट स्क्रैपर कोटिंग मशीन

बैटरी उत्पादन मशीन के लिए जेलोन लिथियम आयन बैटरी स्वचालित रीवाइंडिंग पायलट स्क्रैपर कोटिंग मशीन

उत्पाद वर्णन

यहतकनीकी विनिर्देश:

1.मूल सामग्रीमोटाई: एल्यूमीनियम पन्नी 0.012 ~ 0.030 मिमी;कॉपर पन्नी 0.008 ~ 0.030 मिमी;

2.मूल सामग्रीचौड़ाई: एल्यूमीनियम पन्नी 100-440एमएम;कॉपर पन्नी 100-440 मिमी।

3.टीवह गीला कोटिंग की अधिकतम मोटाई: 80 ~ 400um(घोल की चिपचिपाहटहोनाअनुमत)

4.अधिकतम।सीओटिंग चौड़ाई: 440 मिमी,अधिकतम।कोटिंग रोल चौड़ाई:500 मिमी

5.यांत्रिक टेप गति: 0.5 ~ 8 मीटर / मिनट (अधिकतम);

6.सीओटिंग स्पीड: 0. 5 ~ 5मी/मिनट (से अलगघोल सामग्री, मोटाई, चिपचिपाहट के साथ)

7. मशीन की कुल लंबाई: 2 मी * सुखाने वाला बॉक्स 4 भाग + 3 मी = 11 मी

8. बिजली की आपूर्ति: 380V 50HZ 40KW

9. वायु आपूर्ति: 0.5-0.7MPa

द्वितीय.तकनीकी मापदंड:

1.सीजई विधि:

(1) आंतरायिकपरत

ए। पहली सतह कोटिंग स्वचालित निश्चित लंबाई खंड;

b.समग्र पक्ष स्वचालित ट्रैकिंग कोटिंग पहली तरफ;

सी।समग्र कोटिंग से अंतराल की लंबाई।

(2)निरंतर कोटिंग

2रुक-रुक करकोटिंग अंतर: 5-8000 मिमी ± 1 मिमी (समायोज्य);

3.कोटिंग सटीकता:

सटीकता सहिष्णुता की शुष्क मोटाई: सिंगल साइड कैथोड: ± 2.5μm, सिंगल साइड एनोड: ± 2.5μm (पर परीक्षण 4-5 बिंदुअनुप्रस्थ अनुभाग, लंबवत खंड पर 100 मिमी)

बी। सकारात्मक और नकारात्मक संरेखण सहिष्णुता: ≤ ± 1.0 मिमी

सी। औसत लंबाई सहनशीलता:मैं± 1.0 मिमी;

डी। सहनशीलता की औसत चौड़ाई: ± 1.0 मिमी।

4.rओल कोर व्यास: 3 इंच, गैस बढ़ते शाफ्ट के साथ;

5. तनाव नियंत्रण: स्प्रोकेट तनाव, वजन निरंतर तनाव

6. सुधार नियंत्रण परिशुद्धता: ± 0.01 मिमी, सटीक सुधार: ± 1 मिमी

7.ऑपरेटर मशीन के मोर्चे पर चल रहा है

8.सुखाने का प्रकार:

ए गर्म हवा सुखाने, गर्म हवा परिसंचरण;

बी.हीटिंग: इलेक्ट्रिक हीटिंग9KW*4part=36KW

सी।गर्म हवा की मात्रा::2300M3 / h × 4 भाग = 9200M3 / h (समायोज्य)

d.निकास वायु दर:।2300एम3/एच

9. ओवन की लंबाई: 2 मी / भाग * 4 भाग = 8 मी

10.ओवन सामग्री: स्टेनलेस स्टील दोनों अंदर और बाहर;

1 1।ओवन का तापमान: कमरे का तापमान ~ 150℃, 4 खंड स्वतंत्र रूप से समायोज्य,तापमान नियंत्रण सटीकता <± 5℃;
