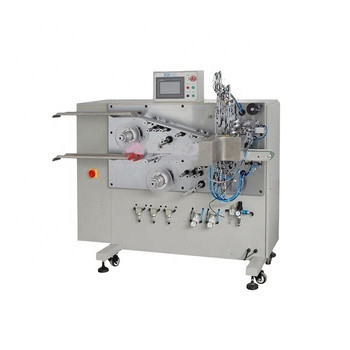

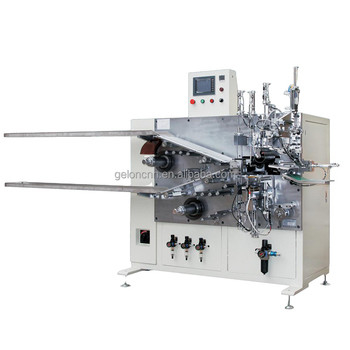

लिथियम आयन बैटरी उत्पादन मशीन के लिए अर्ध स्वचालित पावर वाइंडिंग मशीन

लिथियम आयन बैटरी उत्पादन मशीन के लिए उपयोग की जाने वाली जेलोन उच्च गुणवत्ता वाली अर्ध-स्वचालित पावर वाइंडिंग मशीन

उत्पाद वर्णन

लिथियम आयन बैटरी निर्माण के लिए उपयोग की जाने वाली सेमी-ऑटोमैटिक पावर वाइंडिंग मशीन

1.सिलेंडर और स्क्वायर सेल कोर के लिए जीएन सीरीज सेमी-ऑटोमैटिक वाइंडिंग मशीन।

उपकरण के कार्य: इलेक्ट्रोड फ्लेक्स और सेपरेटर को सेल कोर (सिलेंडर या स्क्वायर सेल) में घुमाना

2,उपकरण विशेषता

एक.सिंगल वाइंडिंग कोर और दोनों साइड स्ट्रक्चर से वाइंडिंग सुई निकालना।

बी.इलेक्ट्रोड फ्लेक्स को मैन्युअल रूप से खिलाना, स्वचालित घुमावदार, सुई को स्वचालित रूप से बदलना, स्वचालित रूप से गोंद टेप का पालन करना और स्वचालित आउटपुट समाप्त सेल कोर;

सी.समायोज्य निरंतर तन्यता बल के साथ विभाजक के दो रोलों की सक्रिय अनरीलिंग;

डी.सॉफ्टवेयर को "कैथोड फीडिंग फर्स्ट", "एनोड फीडिंग फर्स्ट" या "दोनों फीडिंग" के रूप में सेट किया जा सकता है।

इ.1800 मिमी की लंबाई के साथ इलेक्ट्रोड को हवा दे सकते हैं।(कोर दीया। 26 मिमी से अधिक नहीं है)

एफ.मैनुअल के साथ इलेक्ट्रोड खिला, तनाव स्थिर है।

जी.घुमावदार गति स्थिर है, कोर का तनाव स्थिर है।;

3,प्रौद्योगिकी सूचकांक

एक।दीया।घुमावदार सुई का:φ4 (मानक), φ3.5;

बी।विभाजक चौड़ाई:30 ~ 60 मिमी;

सी।इलेक्ट्रोड चौड़ाई:33 ~ 60 मिमी;

डी।इलेक्ट्रोड लंबाई:300 ~ 1500 मिमी;

इ।घुमावदार दीया:मैं14-26 मिमी;

एफ।विभाजक दीया।:मैं76 मिमी(3 इंच),मैक्स दीया।:φ250 मिमी;

जी।समाप्त टेप की चौड़ाई:10 ~ 40 मिमी;

एच।समाप्त टेप सर्कल: 0.2-1.5 सर्कल

मैं।विभाजक का तनाव समायोज्य है।

जे।कैथोड और एनोड इलेक्ट्रोड का तनाव: वैक-सॉर्ब तरीका अपनाना।

क।घुमावदार परिशुद्धता:विभाजक और एनोड, एनोड और कैथोड से कम के लिए त्रुटि± 0.5 मिमी;(इलेक्ट्रोड की लंबाई 500 मिमी से कम)।

पीएस: इलेक्ट्रोड त्रुटि की चौड़ाई <±0.1 मिमी;

इलेक्ट्रोड'एस"एस"झुकने की त्रुटि <±0.2 मिमी / 500 मिमी;

सेपरेटर टरफॉर्म एरर<±0.2 मिमी

एलउपकरण क्षमता:6 पीपीएम;(इलेक्ट्रोड की लंबाई <800 मिमी)।

एम।एफटीवाई>98%
