उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | बैटरी इलेक्ट्रोड स्लीटिंग के लिए रोल टू रोल ऑटोमैटिक स्लीटिंग मशीन | समारोह: | इलेक्ट्रोड slitting |
|---|---|---|---|
| बैटरी प्रकार: | सिलेंडर, पाउच, प्रिज्मीय सेल | उपकरण के प्रकार: | पूर्ण स्वचालित |
| क्षमता: | उच्च दक्षता | वोल्टेज: | 380V |
| चौड़ाई: | 1-800 मिमी | रफ़्तार: | 1-100मी/मिनट |
| प्रमुखता देना: | 100 मीटर / मिनट बैटरी असेंबली मशीन,रोल टू रोल ऑटोमैटिक स्लीटिंग मशीन,इलेक्ट्रोड स्लीटिंग ऑटोमैटिक रोल स्लीटर |
||

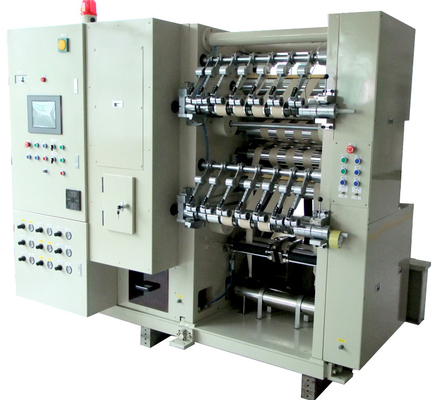

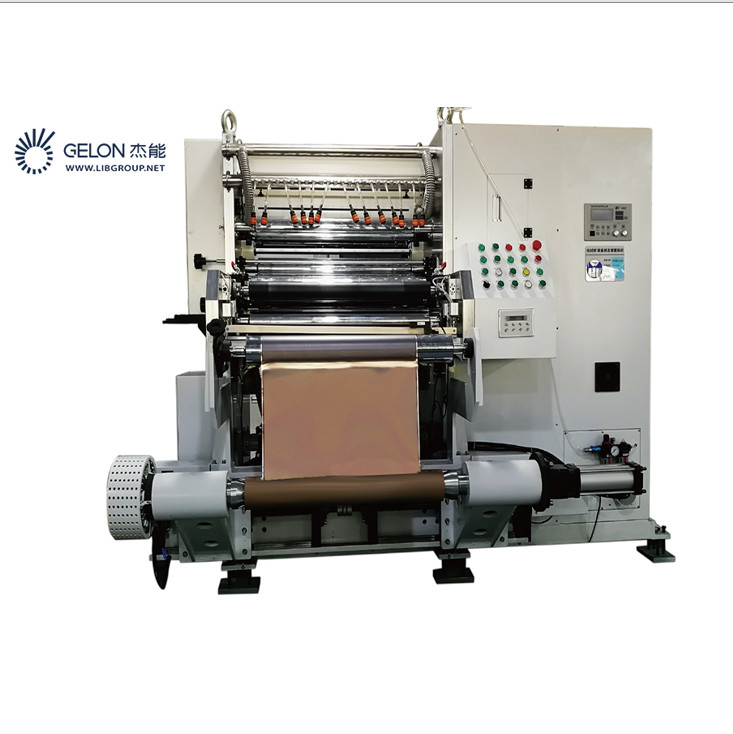

बैटरी इलेक्ट्रोड स्लीटिंग के लिए रोल टू रोल ऑटोमैटिक स्लीटिंग मशीन
1.1 सिद्धांत का परिचय

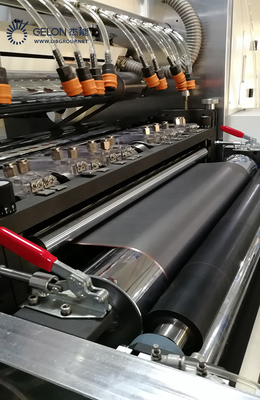

रोल्ड कैथोड / एनोड इलेक्ट्रोड को रोल मैकेनिज्म में लोड किया जाता है, और पावर ट्रैक्शन के माध्यम से, इलेक्ट्रोड को कटर सेट पर भेजा जाता है, जिसे स्लिटिंग के लिए प्रक्रिया विनिर्देशों के अनुसार व्यवस्थित किया जाता है, और ऊपरी और निचले रिवाइंडिंग डिवाइस स्लिट इलेक्ट्रोड को इकट्ठा करते हैं। रोल, और किनारे की सामग्री को एज मटेरियल डिवाइस द्वारा एकत्र किया जाता है।उपकरण को विचलन सुधार प्रणाली, तनाव ड्राइव प्रणाली, धूल चूषण प्रणाली (चाकू चूषण धूल सहित) और अन्य सहायक सटीक संचालन द्वारा सहायता प्रदान की जाती है ताकि प्रक्रिया सीमा के भीतर इलेक्ट्रोड, गड़गड़ाहट, सीधापन और अन्य प्रक्रिया संकेतकों की स्थिर स्लीटिंग सुनिश्चित हो सके।
1.2 प्रक्रिया प्रवाह
स्थानांतरण कैरिज रीलों को खोलने के लिए सामग्री लोड करना → प्राप्त प्लेटफॉर्म → è ट्रैक्शन रोलर → ईस्लिटिंग नाइफ सेटे → ओवर-रोलर सेट → è अलग से ऊपर और नीचे स्लाइडिंग डिफरेंशियल रिवाइंडिंग एक्सिस → è एज मटेरियल रिवाइंडिंग → è आवश्यक इलेक्ट्रोड टेंशन सेट करें → è इलेक्ट्रोड अलाइनमेंट सिस्टम को स्वचालित पर स्विच करना → è स्टार्ट बटन के लिए सिस्टम को दबाएं
| नहीं। | वस्तु | कलाओंअलीपैरामीटर | टिप्पणी |
|
1 |
सामग्री के लिए उपयुक्त |
रोलिंग दबाए गए एलएफपी, एलसीओ, एलएमओ, एनएमसी, एलटीओ, कार्बन, ग्रेफाइट के साथ इलेक्ट्रोड | |
|
2 |
रनिंग फ़ॉइल पैरामीटर |
एल्यूमिनियम पन्नी (एएल): मोटाई: 9～30um;चौड़ाई: 50～500 मिमी रोल व्यास: अधिकतम 400 मिमी |
|
|
क्यूपर पन्नी (घन): मोटाई: 5～30um चौड़ाई: 50～500 मिमी； रोल व्यास: अधिकतम 400 मिमी； |
|||
| 3 | रोलर की चौड़ाई | 550 मिमी | |
| 4 | काटने की चौड़ाई | 30 ~ 500 मिमी | |
| 5 | यांत्रिक संचालन गति | 50मी/मिनट | |
| 5 | काटने की गति | 1-40मी/मिनट | slitting प्रभाव के आधार पर |
| 7 | इलेक्ट्रोड मोटाई रेंज | 50-300μm | |
|
8 |
काटने की विधि |
1, संयुक्त टुकड़ा चाकू काटने; 2, निशिमुरा प्रकार चाकू सेट संरचना। 3, स्लीटिंग विनिर्देशों, 18650/21700 (7 लेन, 7 चाकू / सेट, कैथोड और एनोड स्लीटिंग चाकू शामिल हैं) |
|
| 9 | रिवाइंडिंग विधि | दो अक्ष पर्ची अंतर अक्ष अव्यवस्था रिवाइंडिंग |
हम अन्य पूर्ण स्वचालित उत्पादन लाइन भी प्रदान करते हैं।
