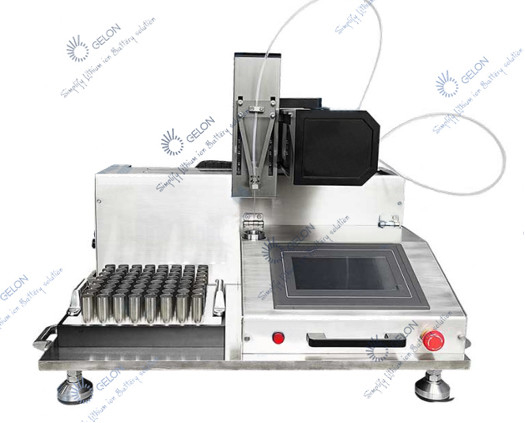

इलेक्ट्रोलाइट भरने की प्रक्रिया 4680 18650 लिथियम बैटरी असेंबली उपकरण

इलेक्ट्रोलाइट भरने की प्रक्रिया 4680 18650 लिथियम बैटरी असेंबली उपकरण

मैं ।प्रणाली विन्यास

1. स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु से बना एक फ्रेम;

2. ऑटोमैटिक लिफ्टिंग डिवाइस में 2 वर्किंग स्टेशन होते हैं, जिसमें एक वायवीय नियंत्रित स्प्रिंग लिफ्टिंग डिवाइस भी शामिल है;

3. वैक्यूम तरल इंजेक्शन सिर, एसएस 316 कंटेनर, और डबल वायवीय लिफ्ट डबल लिफ्ट शट-ऑफ वाल्व संरचना के 2 सेट

4. 2 सटीक पैमाइश पंप (मॉडल: E2a-d20i) स्टेपिंग मोटर और सटीक सिरेमिक रोटरी वाल्व द्वारा संचालित प्लंजर पंप।इंजेक्शन की मात्रा 20 मिली (23.5 ग्राम) तक पहुंच सकती है।(पंप डेटा देखें)

5. वायवीय नियंत्रण वाल्व असेंबली, एसएमसी वायवीय नियंत्रण वाल्व मॉड्यूल

6. पीएलसी नियंत्रक, रंग टच स्क्रीन

7. सभी तरल पाइप पीएफए ​​प्लास्टिक हैं

द्वितीय।सिस्टम कनेक्शन

यह मशीन ग्राहक द्वारा प्रदान किए गए दस्ताना बॉक्स में उपयोग करने के लिए डिज़ाइन की गई है।मशीन का मुख्य शरीर दस्ताने बॉक्स में रखा जाएगा, जिसमें फ्रेम, तरल इंजेक्शन सिर, स्वचालित पोजिशनिंग सिस्टम, मीटरिंग पंप इत्यादि शामिल हैं;

मशीन के नियंत्रण तत्वों को दस्ताना बॉक्स के बाहर रखा गया है।नियंत्रण बॉक्स, वायवीय नियंत्रण वाल्व असेंबली आदि शामिल हैं। मशीन का मुख्य भाग और नियंत्रण तत्व वायु पाइप और केबल से जुड़े हुए हैं।ये पाइप और केबल दस्ताना बॉक्स में आरक्षित स्थान के माध्यम से जुड़े हुए हैं।

वैक्यूम स्रोत और संपीड़ित हवा ग्राहक द्वारा प्रदान की जानी चाहिए।

दस्ताना बॉक्स से गुजरने वाली पाइपलाइन: 1 सामान्य वायु प्रवेश पाइप, 1 सामान्य निकास पाइप, 1 वैक्यूम पाइप और 1 दबाव वायु पाइप (यदि दबाव आवश्यक है)।तरल इंजेक्शन पंप को दस्ताना बॉक्स में या बाहर रखा जा सकता है।नियंत्रण बॉक्स को दस्ताना बॉक्स के बाहर रखा गया है।

तृतीय।काम करने वाले कदम

1. मैन्युअल रूप से 2 बैटरियों को 2 पोजिशनिंग ट्रे पर रखें।

2. स्टार्ट स्विच (फुट स्विच) दबाएं और बैटरी चालू हो जाएगी

स्वचालित रूप से उतरना

--- तरल इंजेक्शन सिर के निचले हिस्से में अनुवाद करें

--- चढ़ना

--- संधारित्र और तरल इंजेक्शन सिर को सील करें

--- स्वचालित तरल इंजेक्शन प्रक्रिया

--- तरल इंजेक्शन पूरा होने के बाद, बैटरी उतर जाएगी

--- मूल स्थिति में अनुवाद करें

--- चढ़ना;

3. क्रमशः 2 बैटरियों को मैन्युअल रूप से हटाएं;

4. अगले लिक्विड इंजेक्शन के लिए 2 नई बैटरी लगाएं।

छठी।तरल इंजेक्शन सिद्धांत

बैटरी को तरल इंजेक्शन सिर के साथ सील कर दिया जाता है, और तरल इंजेक्शन सिर और कैपेसिटर के इंटीरियर को एक बार वैक्यूम करना शुरू कर देता है।वैक्यूम निष्कर्षण पूरा होने के बाद, तरल इंजेक्शन सिर में पॉपपेट वाल्व तरल इंजेक्शन सिर और बैटरी के बीच चैनल को बंद करने के लिए उतरता है, तरल इंजेक्शन वाल्व में वैक्यूम जारी करता है।इस समय, टैंक का इंटीरियर उच्च वैक्यूम स्थिति बनाए रखता है।तरल इंजेक्शन पंप तरल इंजेक्शन नोजल को बंद करके मात्रात्मक रूप से इलेक्ट्रोलाइट को तरल इंजेक्शन वाल्व में इंजेक्ट करता है;इलेक्ट्रोलाइट को बैटरी में चूसने के लिए पॉपपेट वाल्व खोलें।

वैक्यूम डिग्री और बैटरी के आंतरिक घनत्व के आधार पर, तरल इंजेक्शन सिर को फिर से वैक्यूम करने के लिए कई वैक्यूमिंग और तरल सक्शन प्रक्रियाओं को सेट किया जा सकता है, वातावरण को पास करें या दबाव बनाए रखें जब तक कि सभी इलेक्ट्रोलाइट बैटरी में इंजेक्ट न हो जाएं।अवधि को बैटरी के गीला करने के समय की आवश्यकताओं के अनुसार निर्धारित किया जा सकता है।बैटरी में हवा को खाली कर दिया जाता है और इलेक्ट्रोलाइट पूरी तरह से कैपेसिटर के सेल में अवशोषित हो जाता है।

वी। पैरामीटर

1. तरल इंजेक्शन मात्रा: 0-20 मिलीलीटर, सटीकता ± 1%

2. बैटरी विशिष्टता: 21700/26650/32650।

3. क्षमता की गति: सामान्य तरल इंजेक्शन प्रक्रिया के अनुसार, पीपीएम = 2pc

4. बिजली की आपूर्ति: 220V एसी

5. वायु आपूर्ति: 75 पीएसआई

6. वैक्यूम: ग्राहक द्वारा प्रदान किया गया

7. दबाव गैस की आपूर्ति: ग्राहक द्वारा प्रदान की गई
