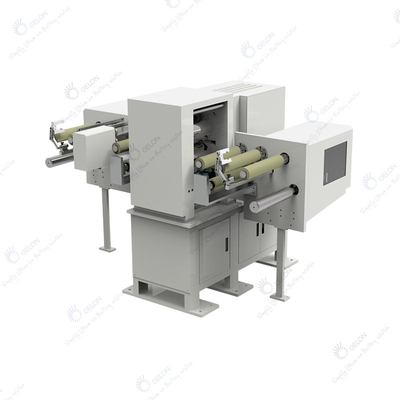

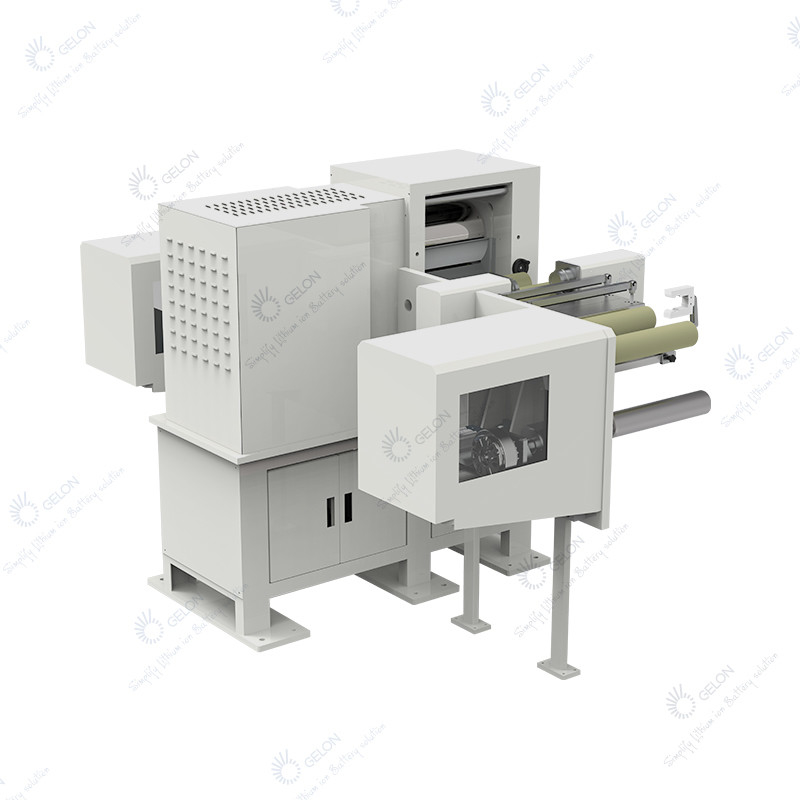

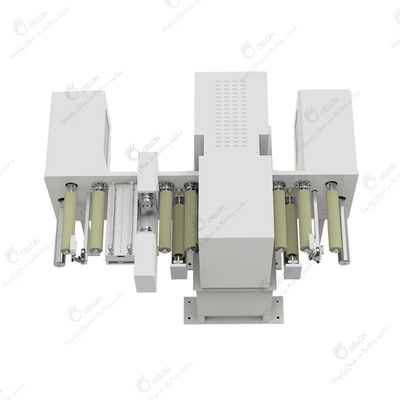

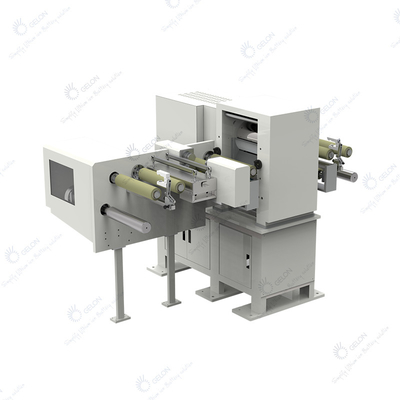

लिथियम बैटरी कैलेंडरिंग मशीन निर्माता रोल टू रोल वाइंडिंग और रिवाइंड

लिथियम बैटरी कैलेंडरिंग मशीन निर्माता रोल टू रोल वाइंडिंग और रिवाइंड

I. प्रस्तावना

इलेक्ट्रोड दबाने वाली उत्पादन लाइन में कैलेंडर मुख्य उपकरण है।यह कास्ट स्टील गैन्ट्री, रोल, वेरिएबल फ्रीक्वेंसी मोटर रिड्यूसर, गैप एडजस्टमेंट सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम, फीडिंग गार्ड प्लेट और रोल सरफेस क्लीनिंग मैकेनिज्म से बना है।

मुख्य कार्य रोलर द्वारा उचित घनत्व तक पहुंचने के लिए प्रेस इलेक्ट्रोड है, और इलेक्ट्रोड के अनुसार मोटाई की आवश्यकताओं को पूरा करता है।

.

द्वितीय।उपकरण विन्यास और पैरामीटर:

रोल माप: ∮ 210x330 मिमी (व्यास × चौड़ाई)

ऑपरेशन मोड: निरंतर संचालन

मशीन की गति: 5 मी / मिनट

मटीरियल टाइप: इलेक्ट्रोड

सूरत: ग्रे

1. मुख्य तन:

मुख्य कार्यात्मक: इलेक्ट्रोड को दबाने से एक निश्चित मोटाई तक पहुँच जाता है

रोलर विशिष्टता: ∮ 210x330mm (व्यास * चौड़ाई)

रोलर सामग्री: 9Cr3Mo श्रृंखला मिश्र धातु इस्पात रोलर

रोलर सतह कठोरता: hrc66 से ऊपर

रोलर सख्त गहराई: ≥ 8 मिमी

रोलर क्रोम चढ़ाना: 0.08-0.12 मिमी

रोलर सतह खुरदरापन: रा ≤ 0.4

रोलर अंतर समायोजन: मैनुअल समायोजन

रोलर गैप एडजस्टमेंट रेंज: 0 ~ 2.0 मिमी

अधिकतम काम का दबाव: 80T

उपकरण का रंग: ग्रे

रोलर हीटिंग मोड: (वैकल्पिक)

बंद-पाश नियंत्रण हीटिंग सिस्टम: तापमान नियंत्रक, ठोस-राज्य रिले और के-प्रकार थर्मोकूपल से बना है।

ताप शक्ति: 1.6kw * 2 (1pc / ऊपरी और निचले रोलर्स)

2. खोलना

अनवाइंडिंग शाफ्ट: इन्फ्लेशन शाफ्ट कंट्रोल वाल्व के साथ, इन्फ्लेशन गन से लैस

विशेष विवरण: ∮3इंच * 350mm

इलेक्ट्रोड तनाव नियंत्रण: चुंबकीय ब्रेक

गाइड नियंत्रण: रैखिक असर गाइड

3. ट्रिमिंग

समारोह: इलेक्ट्रोड के दोनों किनारों पर uncoated पन्नी को काटने के लिए उपयोग किया जाता है, रोलिंग के दौरान असंगत लचीलापन के कारण इलेक्ट्रोड की तह को कम करता है, और टूटे हुए इलेक्ट्रोड बेल्ट के कारण स्क्रैप दर को कम करता है।

सिद्धांत: ऊपरी काटने वाले ब्लेड को मैन्युअल रूप से खिलाया और समर्थित किया जाता है, और बाएं और दाएं काटने वाले ब्लेड को अलग से नियंत्रित किया जाता है।

ड्राइव: आवृत्ति रूपांतरण मोटर रोलिंग गति के अनुरूप होने के लिए निचले कटर शाफ्ट को चलाती है

4.रिउकर्मचारियों INDING

समारोह: खराद का धुरा पर लुढ़का इलेक्ट्रोड सामग्री घुमावदार

घुमावदार शाफ्ट: नियंत्रण वाल्व के साथ, मुद्रास्फीति बंदूक के साथ मुद्रास्फीति शाफ्ट

विशिष्टता: ∮3 इंच * 350 मिमी

इलेक्ट्रोड तनाव नियंत्रण: चुंबकीय ब्रेक

गाइड नियंत्रण: रैखिक असर गाइड

ड्राइव: मोटर रेड्यूसर और चुंबकीय क्लच के माध्यम से घुमावदार शाफ्ट
