उत्पाद विवरण:
|
| उपयुक्त व्यवस्था: | LFP, LCO, LMO और अन्य सिस्टम बैटरी कैथोड और एनोड इलेक्ट्रोड कोटिंग | रनिंग सब्सट्रेट मोटाई: | एल्युमिनियम फॉयल (Al): 11 ~ 30um / कॉपर फ़ॉइल (Cu): 8 ~ 30um |
|---|---|---|---|
| कोटिंग रोलर चौड़ाई: | 360 मिमी | प्रभावी कोटिंग चौड़ाई: | ≤ 300 मिमी |
| उपकरण यांत्रिक ऑपरेटिंग गति: | 3 मी / मिनट | उपकरण कोटिंग की गति: | 0.3 मी / मिनट |
| गारा चिपचिपापन के लिए उपयुक्त: | 2000 ~ 12000 सीपीएस | एक तरफा कोटिंग सूखी मोटाई रेंज: | 50-150μm |
| न्यूनतम अंतराल लंबाई: | 5 मिमी | मल्टी-सेक्शन न्यूनतम कोटिंग लंबाई: | 20 मिमी |
| प्रमुखता देना: | Ni200 Ni 201 पाउच सेल बैटरी,Ni200 Ni 201 पाउच सेल,पाउच सेल Ni200 Ni 201 |
||

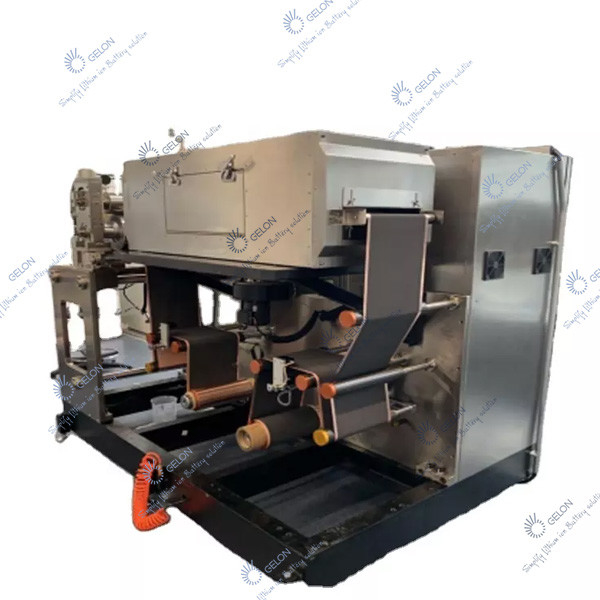

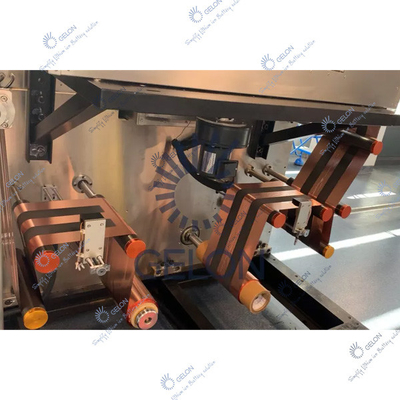

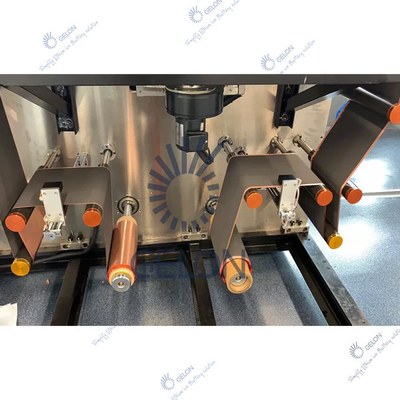

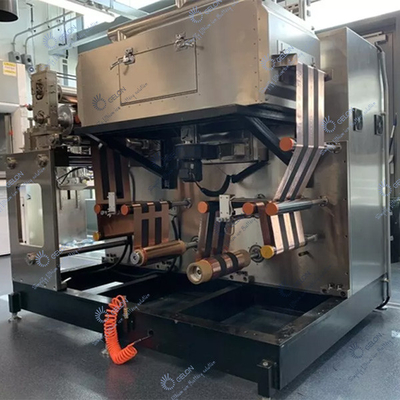

360 कॉमा हेड रोल कोटिंग मशीन लिथियम आयन बैट्री असेंबली मशीन
Ⅰ.परिचय:
आंतरायिक प्रायोगिक कोटर एक तीन-रोल ट्रांसफर कोटिंग उपकरण है, जिसका उपयोग निरंतर और आंतरायिक कोटिंग के लिए किया जा सकता है, और सतह कोटिंग प्रक्रियाओं के लिए विभिन्न सबस्ट्रेट्स पर लागू करना सुविधाजनक है।विशेष रूप से लिथियम-आयन बैटरी उद्योग में उपयोग किया जाता है।उपकरण को शोधकर्ताओं द्वारा उपयोग करने के लिए सुविधाजनक और कोटिंग की सटीकता और स्थिरता की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो उत्पादन से अलग नहीं है, और एक उत्कृष्ट सुखाने वाला प्रभाव है।यह अनुसंधान और विकास और लिथियम-आयन बैटरी, सुपर कैपेसिटर, निकल बैटरी और अन्य माध्यमिक बैटरी के छोटे परीक्षणों के लिए आदर्श है।
Ⅱ.विशेषताएँ:
Ⅲ.उपकरण तकनीकी पैरामीटर और मुख्य उपकरण विन्यास
(1) मुख्य उपकरण विन्यास:
| नहीं। | नाम |
| 1. | हवा स्विच |
| 2. | पीएलसी |
| 3. | टच स्क्रीन |
| 4. | इंटरमीडिएट रिले |
| 5. | सर्वो मोटर |
| 6. | ग्रहों को कम करने वाला |
| 7. | तोड़ने वाला |
| 8. | एसी संपर्ककर्ता |
| 9. | सॉलिड स्टेट रिले |
| 10. | थर्मोस्टेट |
| 1 1। | पूरी तरह से स्वचालित सुधार |
| 12. | पूरी तरह से स्वचालित तनाव |
| 13. | मुख्य निर्वहन (प्राप्त) सामग्री मोटर |
| 14. | ऑप्टिकल फाइबर ऑप्टिक आंख |
| 15. | गहरी नाली बॉल बेयरिंग (मशीन का फ्रंट एंड) |
| 16. | कोटिंग रोल |
| 17. | बैक रोल |
| 18. | खुरचनी ब्लेड |
| 19. | गाइड रोलर |
| 20. | फ्रिक्वेंसी परिवर्तक |
| 21. | प्रशंसक |
| नहीं। | वस्तु | विनिर्देश | टिप्पणियां |
| 1. | उपयुक्त व्यवस्था | LFP, LCO, LMO और अन्य सिस्टम बैटरी कैथोड और एनोड इलेक्ट्रोड कोटिंग प्रक्रिया | |
| 2. | रनिंग सब्सट्रेट मोटाई |
एल्यूमीनियम पन्नी (अल): 11 ~ 30um कॉपर फ़ॉइल (Cu): 8 ~ 30um |
|
| 3. | कोटिंग रोलर चौड़ाई | 360 मिमी | |
| 4. | प्रभावी कोटिंग चौड़ाई | ≤ 300 मिमी | |
| 5. | उपकरण यांत्रिक ऑपरेटिंग गति | 3 मी / मिनट | |
| 6. | उपकरण कोटिंग की गति | 0.3 मी / मिनट | सुखाने की स्थिति पर निर्भर करता है |
| 7. | गारा चिपचिपापन के लिए उपयुक्त | 2000 ~ 12000 सीपीएस | |
| 8. | एक तरफा कोटिंग सूखी मोटाई रेंज | 50-150μm | |
| 9. | न्यूनतम अंतराल लंबाई | 5 मिमी | |
| 10. | मल्टी-सेक्शन न्यूनतम कोटिंग लंबाई | 20 मिमी | |
| 1 1। | सॉल्वेंट विशेषताओं | तेल विलायक एनएमपी (एसजी = 1.033, बीपी = 204 ℃) | |
| जलीय विलायक H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | ठोस सामग्री के लिए उपयुक्त | एनोड एस एंड सी।60% ± 5% | |
|
कैथोड एस एंड सी।50% ± 5% (पीवीडीएफ सिस्टम) अनुसूचित जाति।50% ± 5% (एसबीआर सिस्टम) |
|||
| 13. | अनुपात |
एनोड 1.5—2.59/सेमी2 कैथोड 1~1.89/सेमी2 |
|
| 14. | लेप विधि | सतत कोटिंग/आंतरायिक कोटिंग/ट्रैकिंग कोटिंग | |
| 15. | एससब्सट्रेट चलने की दिशा | फ़ॉरवर्ड कोटिंग, सब्सट्रेट फ़ॉरवर्ड और रिवर्स खाली फ़ॉइल ऑपरेशन |
(3) प्रत्येक भाग की संरचना का परिचय:
1. इंटीग्रल अनइंडिंग, हेड मैकेनिज्म:
| नहीं। | सामान | विनिर्देश | टिप्पणियां |
|
|
रोलर स्थापना संरचना | ब्रैकट मजबूती से स्थापित है | |
|
|
रोलर सतह उपचार | धातु एल्यूमीनियम रोलर की सतह ऑक्सीकरण, सर्कल रन-आउट ≤30um | |
|
|
तनाव नियंत्रण प्रणाली | बंद लूप स्वचालित नियंत्रण निरंतर तनाव, तनाव सीमा 0 ~ 50N | |
|
|
सुधार विधि | स्वचालित ईपीसी नियंत्रण, स्ट्रोक 50 मिमी | |
|
|
रोलिंग सामग्री विधि | सामग्री रोल को 3 इंच के एयर शाफ्ट के साथ तय किया गया है | |
| अनवाइंडिंग सिंगल इन्फ्लेटेबल शाफ़्ट | |||
|
|
की दिशासब्सट्रेटगति | आगे और पीछे (रिवाइंड) | |
|
|
सब्सट्रेट चलने की गति | 2 मी / मिनट | |
|
|
मैक्स।खोलना व्यास | Ф250 मिमी | |
|
|
मैक्स।इन्फ्लेटेबल शाफ्ट की असर क्षमता | 80 किग्रा | |
|
|
अनइंडिंग इन्फ्लेटेबल शाफ्ट की संख्या | 1 टुकड़ा | |
| 1 1 | मुख्य ड्राइव मोटर | सर्वो मोटर | |
| 12 | रोलर सतह उपचार |
आयातित ईपीडीएम रोलर, सर्कल रन-आउट ≤30um |
चौड़ाई 360 मिमी |
| 13 | खुरचनी संरचना | दो तरफा अल्पविराम खुरचनी | |
| 14 | कोटिंग रोलर (स्टील रोलर) | हार्ड क्रोम सतह पर चढ़ाया | |
| 15 | बैक रोलर (रबर रोलर) | सतह पर आयातित ईपीडीएम | |
| 16 | खुरचनी की आंतरायिक ऊंचाई समायोजन | मैनुअल समायोजन | |
| 17 | संचालन पैनल | टच स्क्रीन और बटन (फ़ंक्शन इंटरफ़ेस के अनुसार काम करें) |
2.ओवन
| नहीं। | सामान | विनिर्देश | टिप्पणियां |
|
|
ओवन संरचना | एकल परत स्वतंत्र हीटिंग | |
|
|
ओवन की लंबाई | 1 मीटर / खंड | |
|
|
सामग्री | SUS304 आंतरिक लाइनर 1.0 मिमी, SUS201 बाहरी लाइनर 2.0 मिमी | |
|
|
ओवन गाइड रोलर ट्रांसमिशन मोड | निष्क्रिय रोलर ड्राइव | |
|
|
तापमान नियंत्रण | यह सामान्य कामकाजी तापमान नियंत्रण और अधिक तापमान निगरानी के संरक्षण नियंत्रण में बांटा गया है।अधिक तापमान होने पर, यह मुख्य हीटिंग बिजली की आपूर्ति को काट देगा। | |
|
|
ताप विधि | इलेक्ट्रिक हीटिंग, गर्म हवा परिसंचरण संरचना | |
|
|
सिंगल सेक्शन ओवन की ताप शक्ति | 5 किलोवाट | |
|
|
सुखाने वाली सुरंग में तापमान | अधिकतम 150 ℃ डिज़ाइन करें, एकल ओवन ≤5 ℃ में तापमान अंतर | |
|
|
ऑपरेशन के दौरान कैबिनेट की सतह का तापमान | ≤45 ℃ | |
|
|
उड़ाने की विधि | ऊपर की ओर फूंक मारें | |
|
|
निकास हवा की मात्रा पर नियंत्रण | यांत्रिक वाल्व के माध्यम से स्वतंत्र नियंत्रण | |
|
|
नोजल संरचना | नोजल स्लॉट को एक विशेष मोल्ड के साथ स्लॉट किया गया है | |
|
|
पंखे की गति का नियंत्रण | संपर्ककर्ता नियंत्रण | |
|
|
ताप नियंत्रण | सॉलिड स्टेट रिले | |
|
|
पंखा सामग्री | लोहा |
3. वाइंडिंग मैकेनिज्म: फंक्शन निम्न परिवर्धन के साथ, अनइंडिंग के समान है
| नहीं। | सामान | विनिर्देश | टिप्पणियां |
|
|
तनाव | कर्षण रोलर का एक सेट आगे और पीछे स्थापित किया गया है, बंद लूप स्वत: नियंत्रण निरंतर तनाव, तनाव सीमा 0 ~ 50N | |
|
|
स्थापना संरचना | पॉलिश बोर्ड मजबूती से स्थापित है | |
|
|
रिवाइंडिंग इन्फ्लेटेबल शाफ्ट की संख्या | 1 टुकड़ा | कैंटिलीवर रिवाइंडिंग |
| नहीं। | सामान | विनिर्देश | टिप्पणियां |
| 1 | मुख्य नियंत्रण प्रणाली | टच स्क्रीन, पीएलसी, सर्वो प्रणाली | |
| 2 | ऑपरेशन मोड | मैनुअल, स्वचालित, आपातकालीन रोक;पूरी मशीन को पहले और बाद में संचालित किया जा सकता है | |
| 3 | कोटिंग, आंतरायिक लंबाई सेटिंग रेंज |
कोटिंग की लंबाई 20.0 ~ 3200.0 मिमी आंतरायिक लंबाई 5.0 ~ 3200.0 मिमी |
|
| 4 | अलार्म स्थिति | जब डिवाइस विफल हो जाता है, तो टच स्क्रीन संबंधित सुधार स्क्रीन प्रदर्शित करेगी | |
| 5 | गिनती समारोह | उत्पादन मात्रा / लंबाई | |
| 6 | सिर और पूंछ मोटाई समायोजन विधि | कार्यक्रम नियंत्रण स्टील रोलर और रबर रोलर गति अनुपात की प्राप्ति |
आकार L1800*W1100*H1250mm वजन लगभग: 1.2T
(4) उपकरण सटीकता:
| नहीं। | सामान | विनिर्देश | टिप्पणियां |
|
|
खुरचनी | राउंड रनआउट ≤1.5um, Ra0.4 स्ट्रेटनेस ≤1.5um | |
|
|
कोटिंग रोलर (स्टील रोलर) | राउंड रनआउट ≤1.5um, Ra0.4 स्ट्रेटनेस ≤1.5um | |
|
|
रबर रोल | रनआउट ≤30um, सीधापन ≤10um | |
|
|
सुधार विचलन | ± 0.2 मिमी |
3. मापन विधि
ए मापन क्षेत्र: किनारे से 3 मिमी, अंत से 6 मिमी, और शुरुआत से 10 मिमी।
B. मापने का आकार Φ35mm या खरीदार की प्रक्रिया आवश्यकताओं के अनुसार
