उत्पाद विवरण:
|
| लंबाई: | 80-200 मिमी, टैब शामिल करें | चौड़ाई: | 50-150 मिमी, एयर पॉकेट शामिल करें |
|---|---|---|---|
| आयाम एल एक्स डब्ल्यूएक्स एच: | 550x440x750mm (खोलने के बाद अधिकतम ऊंचाई) | चक्र बार: | 0-3 बार सेट किया जा सकता है |
| ओपनिंग स्ट्रोक: | 250 मिमी | पम्पिंग समय: | 0-60min सेट किया जा सकता है |
| स्थायी समय: | 0.1-99S सेट किया जा सकता है | वैक्यूम ट्यूब का भीतरी व्यास: | 25 मिमी, निर्वात: 63³/एच (63 घन मीटर/एच) |
| स्थिर बॉक्स की वैक्यूम डिग्री: | ≤0.095Mpa (≤0.090Mpa सुनिश्चित करने के लिए 1 मिनट के लिए वैक्यूम रखा जाता है) | ||
| प्रमुखता देना: | पाउच सेल बैटरी असेंबली वैक्यूम चैंबर,पाउच सेल बैटरी असेंबली स्टैंडिंग बॉक्स |
||

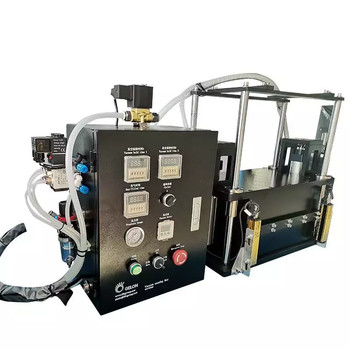

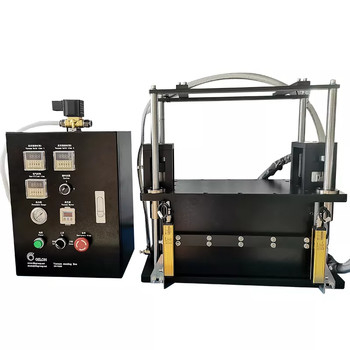

पाउच सेल बैटरी असेंबली लाइन स्टैंडिंग बॉक्स वैक्यूम रेस्ट चैंबर
मैं।कार्यात्मक अवलोकन
यह उपकरण एक बंद गुहा बनाने के लिए नीचे की प्लेट पर प्रेस करने के लिए ऊपरी गुहा का उपयोग करता है, (समय निर्धारित किया जा सकता है) गुहा को खोले बिना, और फिर -70KPa का नकारात्मक दबाव बनाने के लिए माध्यमिक वायु निष्कर्षण करता है, और की अवधि के लिए रुकता है समय (समय सेट किया जा सकता है), और फिर -95 केपीए के नकारात्मक दबाव तक पहुंचने के लिए तीसरे वैक्यूम के लिए उसी क्रिया का उपयोग करें, ताकि सेल में हवा हटा दी जा सके;दो ट्रैपेज़ॉइडल वैक्यूमिंग विधियाँ बड़ी मात्रा में इलेक्ट्रोलाइट को बाहर पंप करने से रोकने के लिए हैं, और एक ही समय में।इलेक्ट्रोलाइट को पूरी तरह से घुसने दें।
द्वितीयतकनीकी मापदंड
0. लंबाई: (80-200 मिमी, टैब शामिल करें), चौड़ाई: (50-150 मिमी, एयर पॉकेट शामिल करें),
| नहीं। | नाम | विनिर्देश |
| 1 | भीतरी गुहा | 360L × 280W × 350H एमएम |
| 2 | इलेक्ट्रिक बॉक्स का आकार | 300L × 200W × 400H एमएम |
| 3 | उत्पाद योग्यता दर | ≥99.5％ |
| 4 | क्षमता |
वैक्यूम स्थिति पर निर्भर करता है (से संबंधित ग्राहक की प्रक्रिया) |
| 5 | वज़न | 87 किग्रा |
| 6 | उपकरण संचालन विफलता दर | ≤2%/वर्ष |
| 7 | उपकरण उपयोग दर | 98％ |
| 8 | निवेश शक्ति | एसी 220 वी 50 हर्ट्ज |
| 9 | इनपुट वायु स्रोत | 0.6Mpa-0.8Mpa |
| 10 | वैक्यूम ट्यूब का बाहरी व्यास | Φ26MM |
| 1 1 | वायु स्रोत पाइप व्यास | Φ8MM |
| 12 | सापेक्षिक आर्द्रता | 20 ~ 90% आरएच |
| 13 | परिवेश का तापमान | 10 ~ 40 ℃ |
| 14 | शक्ति | 1.0 किलोवाट |
चतुर्थ प्रसंस्करण प्रदर्शन:
4.1 साइड में डबल सिलेंडर के लिए, सुनिश्चित करें कि दरवाजा खोलने के बाद कुल ऊंचाई 750 मिमी से कम हो।
4.2 यह मशीन होस्ट और कंट्रोल बॉक्स के अलग-अलग डिज़ाइन को अपनाती है, ताकि मशीन को ग्लोव बॉक्स में इस्तेमाल किया जा सके और असेंबली लाइन पर भी रखा जा सके।
4.3 इसे विभिन्न विनिर्देशों की उत्पाद बैटरी पर लागू किया जा सकता है, और समायोजन सरल और सुविधाजनक है।
4.4 ऊपरी गुहा एक सिलेंडर द्वारा संचालित होती है और चार रैखिक गाइड आस्तीन द्वारा निर्देशित होती है, जो लचीले ढंग से ऊपर और नीचे जा सकती है, और उत्पाद की जकड़न की आवश्यकताओं को सुनिश्चित करने के लिए मार्गदर्शन सटीक है
4.5 यह मशीन निर्धारित समय तक सटीक रूप से पहुंचने के लिए वैक्यूम गेज का उपयोग करती है।
4.6 छोटा आकार, अंतरिक्ष बचा सकता है;हल्का वज़न, ले जाने में आसान.चलते समय स्वचालित संचालन के लिए विद्युत नियंत्रण का उपयोग किया जा सकता है।
4.7 स्थैतिक निर्वात डिग्री -30~-95kpa, स्थैतिक कैबिनेट जकड़न: दबाव ड्रॉप 5kpa समय> 1min;
4.8 स्टैंडिंग बॉक्स का स्टैंडिंग टाइम, वैक्यूम की डिग्री, वैक्यूम पंपिंग टाइम की संख्या और होल्डिंग टाइम को स्वतंत्र रूप से सेट किया जा सकता है;
वी। सुरक्षा
इसमें एक सुरक्षा सुरक्षात्मक आवरण होता है, जिससे कि चलते हुए भाग सुरक्षात्मक आवरण के अंदर होते हैं, और बैटरी को रखते समय व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए बैटरी को चालू करने के लिए डबल बटन का उपयोग किया जाता है।
छठी।सुरक्षा, पर्यावरण और अन्य आवश्यकताएं
1. उपकरण के सामान्य संचालन से उत्पन्न शोर ≤70db (उपकरण से 1 मीटर दूर पाया गया) है;
2. संयंत्र के प्रति इकाई क्षेत्र में लोड-असर की आवश्यकता: ≤400 किग्रा / ㎡;
3. संपूर्ण उत्पादन प्रक्रिया के दौरान, सुनिश्चित करें कि सेल की सतह खरोंच, क्षति, दाग, झुर्रियों और इलेक्ट्रोलाइट से मुक्त है;
4. उपकरण के उन हिस्सों पर विभिन्न सुरक्षा चेतावनी संकेत चिपकाएँ जिनसे व्यक्तिगत चोट लग सकती है;
5. उपकरण में गलत संचालन के खतरे से बचने के लिए मैन्युअल या स्वचालित मोड में आगे और पीछे की क्रियाओं के बीच एक इंटरलॉकिंग संबंध है;
6. पानी, बिजली, गैस और भाप जैसे उपकरणों का उत्पादन और स्थापना राष्ट्रीय मानकों के अनुरूप है, और वैक्यूम जनरेटर का उपयोग प्रोह है
