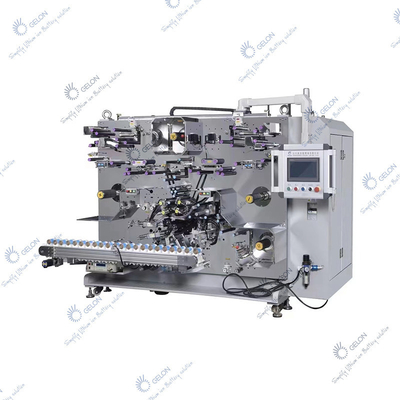

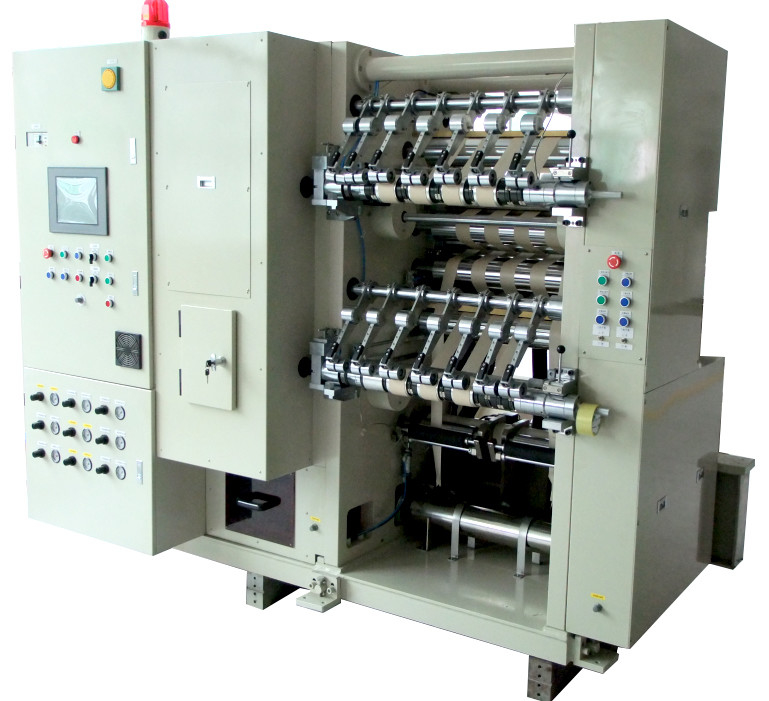

ऑटो बैटरी वाइंडिंग मशीन, टर्नकी प्रोजेक्ट बैटरी वाइन्डर

बैटरी उपकरण निर्माता ऑटो वाइंडिंग मशीन वाइन्डर टर्नकी प्रोजेक्ट बैटरी असेंबली मशीन



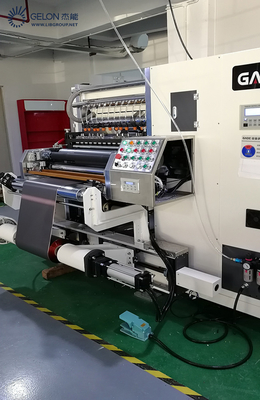

मैं।परिचय



विशेषता:

1. सुई को खींचने और धकेलने और उलटने के लिए फुल कैम कंट्रोल अपनाया जाता है।उच्च दक्षता और कम विफलता दर के साथ उपकरण स्थिर है।

2. इलेक्ट्रोड तीन-तरफ़ा विचलन सुधार नियंत्रण को अपनाता है: उत्पाद की गुणवत्ता सुनिश्चित करने के लिए अनइंडिंग, प्रोसेस और प्री-वाइंडिंग।



उपकरण धूल हटाने, तनाव नियंत्रण, गुणवत्ता निरीक्षण, लंबाई माप, यात्रा विचलन सुधार, स्थैतिक बिजली उन्मूलन, आदि जैसे तंत्रों से गुजरने के बाद बैटरी कोशिकाओं के चारों ओर लिथियम-आयन बैटरी तत्वों के सकारात्मक और नकारात्मक इलेक्ट्रोड टुकड़े और डायाफ्राम को हवा देता है;सेल के उत्पादन के पूरा होने के बाद, कन्वेयर बेल्ट से शॉर्ट-सर्किट परीक्षण, दोषपूर्ण निर्वहन और संचरण।





द्वितीय। निर्दिष्टीकरण



	बेलन	चौड़ाई (मिमी)	मोटाई (सुक्ष्ममापी)	लंबाई (मिमी)	सामग्री ओडी मैक्स। (मिमी)	सामग्री आईडी (मिमी)
कैथोड	1	40-70	80-180	700-1500	Φ450	Φ76.2
एनोड	1	40-70	80-180	700-1500	Φ450	Φ76.2
सेपरेटर	2	40-70	12-35		Φ300	Φ76.2
स्ट्रैपिंग टेप	1	25-65	20-60		Φ200	Φ76.2

1. घुमावदार विधि:



A. 3 घुमावदार सुइयों के साथ 3 स्थिति घुमावदार।

बी सुई व्यास Ø 3.5 (या अनुकूलित (Ø 3.5 - Ø 8.0))

सी। घुमावदार व्यास: Φ 18 - Φ 23 मिमी (18650, 21700, आदि के लिए लागू)

D. टैब की संख्या: कैथोड और एनोड, या सभी टैब दोनों के लिए 1-2

ई। उजागर टैब की लंबाई: 8-25 मिमी



2.घुमावदार सटीकता

A. कैथोड और एनोड का संरेखण: ± 0.3 मिमी

बी। इलेक्ट्रोड और विभाजक के बीच संरेखण: ± 0.3 मिमी

नोट: कैथोड और एनोड को क्रमशः 3 बार सुधारा जाता है (अनवाइंडिंग करेक्शन, प्रोसेस करेक्शन और प्री-वाइंडिंग करेक्शन)

सी। विभाजक की दो परतों का संरेखण: ± 0.5 मिमी



3. घुमावदार क्षमता

1. उत्पादन क्षमता



उत्पादन की गति: ≥ 20 पीपीएम 1200 मिमी लंबे एनोड के भीतर;(21700 सेल)

फसल संग्रहण दर ≥ 95%



संघटन दर = {कुल उत्पादन / (स्टार्टअप समय - आवश्यक कटौती समय) × उपकरण की सैद्धांतिक उत्पादन गति} × 100%, आवश्यक कटौती समय: गैर-उपकरण कारणों से डाउनटाइम, जैसे कि ईंधन भरने और बेल्ट कनेक्शन के लिए उत्पादन तैयारी का समय।



2. योग्यता दर ≥ 98%



योग्यता दर = अच्छे उत्पादों की कुल संख्या / (कुल उत्पादन - आवश्यक कटौती) × 100% (खराब सामग्री को छोड़कर)



गैर-उपकरण कारकों, जैसे खराब टेप कनेक्शन, पन्नी की लंबाई की सहनशीलता से बाहर, दोषपूर्ण गायब टैब, आदि के कारण दोषपूर्ण उत्पादों की मात्रा में कटौती करना आवश्यक है।



कैथोड और एनोड का तनाव: 20N एडजस्टेबल (सेट करने योग्य)

डायाफ्राम तनाव: 10N समायोज्य (सेट करने योग्य)



तृतीय। उपकरण संरचना:

1. इलेक्ट्रोड और विभाजक खोलना तंत्र

A. अनइंडिंग रैक डबल सपोर्ट कैंटिलीवर स्ट्रक्चर का है।

B. AC सर्वो मोटर का उपयोग सेंटर ड्राइव, सक्रिय अनइंडिंग और स्वचालित विचलन सुधार तंत्र के लिए किया जाता है।

C. फीडिंग शाफ्ट को वायवीय रूप से कस लें।



2. पासिंग रोलर

A. फ़ंक्शन: कैथोड और एनोड और विभाजक की घुमावदार प्रक्रिया में एक संक्रमण तंत्र के रूप में उपयोग किया जाता है

बी। तंत्र विन्यास: एल्यूमीनियम रोलर, असर, रोलर शाफ्ट, आदि से बना है



3. इलेक्ट्रोड काटने का तंत्र

A. इलेक्ट्रोड और सेपरेटर को मूविंग कटर के साथ डिजाइन किया गया है।

बी। पूरे कटर स्वतंत्र मॉड्यूल को गोद लेते हैं, जो अलग-अलग हिस्सों, समायोजन और रखरखाव के लिए सुविधाजनक है

C. कटर जीवन: ≥ 300000 बार

डी। धूल हटाने की व्यवस्था कटर पर सेट है

ई। मैन-मशीन इंटरफ़ेस में सेटिंग की संख्या और वास्तविक उपयोग के समय की डिस्प्ले विंडो है।



4. विभाजक काटने तंत्र

A. सॉ ब्लेड कोल्ड कटिंग सेपरेटर

बी कटर जीवन: ≥ 300000 बार



5. घुमावदार नियंत्रण

भाग एक 3 सुई 3 स्टेशन ऑपरेशन मोड को अपनाता है, कैम सुई को खींचता है, और घूर्णन सुई एक एसी सर्वो मोटर द्वारा संचालित होती है, कोणीय स्थिति और रैखिक गति को बंद लूप में स्वचालित रूप से नियंत्रित किया जा सकता है।रिवर्सिंग मैकेनिज्म एक डिवाइडर द्वारा संचालित होता है, और रिवर्सिंग स्थिर होता है।



6. विचलन सुधार नियंत्रण



यह इलेक्ट्रोड और विभाजक अवांछित विचलन सुधार, इलेक्ट्रोड की प्रक्रिया विचलन और पूर्व घुमावदार विचलन सुधार से बना है।



विचलन सुधार तंत्र एक पहचान तत्व और एक एक्चुएटर से बना है।इलेक्ट्रोड ऑफसेट है या नहीं यह निर्धारित करने के लिए इलेक्ट्रोड के संदर्भ किनारे का पता लगाने के लिए फोटोइलेक्ट्रिक सेंसर का उपयोग किया जाता है, और विचलन सुधार रोलर को आगे और पीछे स्विंग करने या विचलन को सही करने के लिए नियंत्रित किया जाता है।त्रुटि सुधार स्थिति मैन-मशीन इंटरफ़ेस पर प्रदर्शित होती है।



A. अनवाइंडिंग डिविएशन करेक्शन: अनइंडिंग मटेरियल शाफ्ट (मटेरियल कॉइल सिंक्रोनाइज़ेशन) और डेविएशन करेक्शन स्विंग रॉड का उपयोग सिंक्रोनस समग्र विचलन सुधार के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि अनइंडिंग इलेक्ट्रोड और सेपरेटर की स्थिति स्थिर और स्वीकार्य सीमा के भीतर है।



B. प्रक्रिया विचलन सुधार: खिलाने से पहले की स्थिति में, विचलन सुधार रोलर खिला स्थिति के लिए इलेक्ट्रोड की सटीकता सुनिश्चित करने के लिए आगे और पीछे झूलता है।



C. वाइंडिंग से पहले सुधार: इलेक्ट्रोड कटर के नीचे, वाइंडिंग से पहले (घुमावदार सुई के बहुत करीब)।सुनिश्चित करें कि रोल्ड आउट सेल का संरेखण उस सीमा के भीतर है जब इलेक्ट्रोड सेल में प्रवेश करता है



7. पन्नी कनेक्शन का पता लगाना

पन्नी कनेक्शन पहचान इलेक्ट्रोड पर एक अपारदर्शी टेप रंग लेबल (लाल अनुशंसित है) के साथ चिपकाया जाएगा।यह कलर कोड सेंसर द्वारा पता लगाया जाता है और दोषपूर्ण इलेक्ट्रोड के एकल रोल के रूप में डिस्चार्ज किया जाता है।मैनुअल लेबलिंग मशीन लेबलिंग के अनुरूप है, ताकि टेप कनेक्शन की स्थिरता का पता लगाया जा सके।



8. लंबाई मापने पहिया तंत्र

मापने की इकाई इलेक्ट्रोड लंबाई



9. शॉर्ट सर्किट टेस्ट

उपकरण में सेल शॉर्ट-सर्किट टेस्ट (HI-पॉट टेस्ट) का कार्य होता है, और शॉर्ट-सर्किट दोषों को दोषपूर्ण उत्पाद बॉक्स में अलग से छुट्टी दे दी जाती है



10. नियंत्रण प्रणाली

स्थिर संचालन और सुविधाजनक परिवर्तन के साथ पीएलसी, सर्वो और ऑप्टिकल फाइबर बस मोड को अपनाते हैं।



11. ऑपरेशन इंटरफ़ेस

A. अंग्रेजी ऑपरेशन इंटरफ़ेस

बी। उपकरण मापदंडों को मॉडल आकार समायोजन आइटम और दक्षता, तनाव, सेंसर सुधार आदि को बदलकर समायोजित किया जाएगा। उपकरण मॉडल प्रक्रिया सेटिंग मापदंडों के 9 सेट स्टोर कर सकते हैं

सी। उत्पादन की कुल संख्या, अच्छे उत्पादों की संख्या और दोषपूर्ण उत्पादों की संख्या दर्ज की जा सकती है



12. इलेक्ट्रोस्टैटिक रोकथाम और धूल हटाने



A. कैथोड और एनोड के अलग-अलग खंड होते हैं।

बी। इलेक्ट्रोड धूल हटाने के तंत्र से लैस है, और इलेक्ट्रोड के दोनों किनारों पर धूल ब्रश की सफाई और नकारात्मक दबाव सक्शन द्वारा हटा दी जाती है

सी। इलेक्ट्रोड काटने वाला हिस्सा धूल इकट्ठा करने वाले उपकरण के साथ प्रदान किया जाता है

डी। विभाजक को एक स्थिर बिजली हटाने वाला उपकरण प्रदान किया जाता है



13. सुरक्षा सुरक्षा



A. हार्डवेयर और वायरिंग को अधिक विभाजित किया जा सकता है, मजबूत और कमजोर करंट को अलग किया जा सकता है, और शॉर्ट-सर्किट ओवरलोड, लीकेज और फॉल्ट प्रोटेक्शन को सुरक्षात्मक कार्य प्रदान किया जा सकता है



बी घुमावदार और काटने की स्थिति सुरक्षा चेतावनी संकेतों के साथ प्रदान की जाती है, और विभाजक कटर और फिनिशिंग रबड़ कटर सुरक्षा चेतावनी संकेतों के साथ प्रदान किए जाते हैं



C. उपकरण संचार और संचालन प्राधिकरण



उपकरण संचालन और प्रक्रिया मापदंडों के लिए कोई पासवर्ड नहीं है, और मोटर, सर्वो और मूल विन्यास मापदंडों के लिए पासवर्ड सुरक्षा प्रदान की जाती है







चतुर्थ।उपकरण स्थापना और कमीशनिंग



1. बिजली की आपूर्ति: एकल चरण AC220V% 10% 50 हर्ट्ज



2. वायु आपूर्ति: 0.5-0.7 एमपीए (जब वायु आपूर्ति 0.5 एमपीए है,

आवश्यक प्रवाह 300NL / मिनट है)



3. पर्यावरण का प्रयोग करें (जेआईएसबी 3502 के अनुसार)

A. कार्य तापमान: 0-55 ℃

बी सुखाने वाले कमरे में, कोई संक्षारक गैस या दहनशील वातावरण नहीं होना चाहिए, और धूल का कोई कठोर वातावरण नहीं होना चाहिए



4. आयाम: 2850 X 2050 X 1800 मिमी (अनुकूलित)



5. रंग: चांदी (अनुकूलित)



6. वजन: लगभग 3000 किग्रा (≤ 750 किग्रा / एम 2)।



7. पावर: 12KW



8. शोर: ≤ 75db (धूल चूषण प्रशंसक को छोड़कर)
