उत्पाद विवरण:
|
| वैक्यूम डिग्री: | -0.098 एमपीए | संरचना: | सिंगल आर्म टाइप |
|---|---|---|---|
| घूर्णन गति आर/मिनट: | 0 ~ 51r/मिनट | धीमा दस्ता: | ट्विस्ट टाइप स्टिरर के साथ 2 शाफ्ट |
| तेज शाफ्ट: | दो सेट Φ50 फैलाव डिस्क के साथ डबल फास्ट शाफ्ट | सामान उठाने की ऊंचाई: | 210 मिमी |
| विद्युत शक्ति: | एसी: 3 चरण * 380 वी, 50 हर्ट्ज; | आयाम: | L1350*W800*H1550(मिमी) |
| वज़न: | लगभग 570 किग्रा | भारोत्तोलन मोड: | लाइनर गाइड रेल पोत मोटर चालित उठाने |

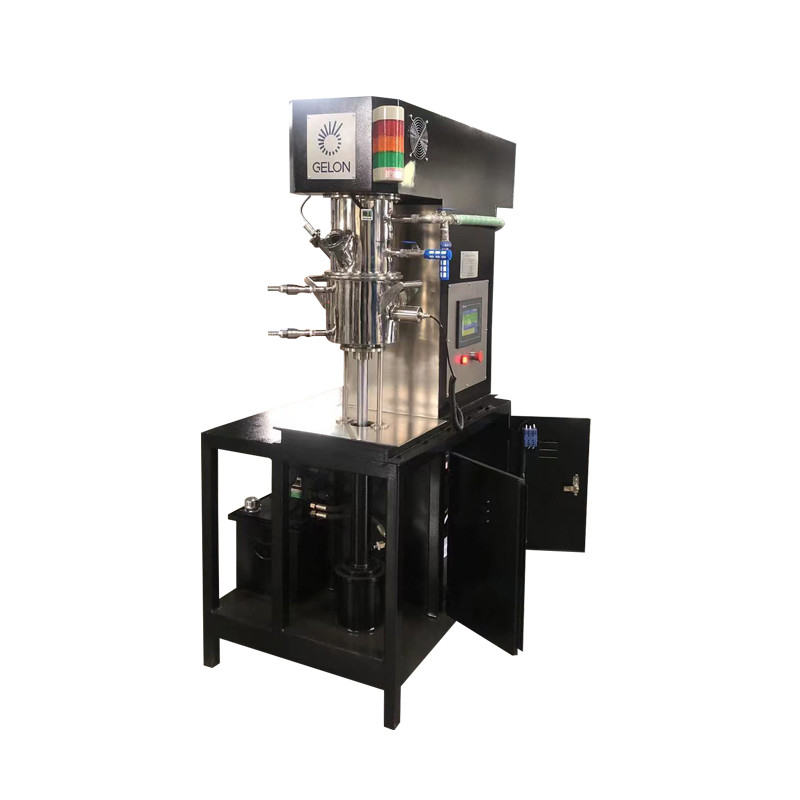

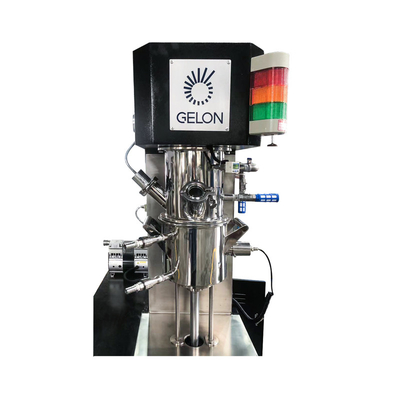

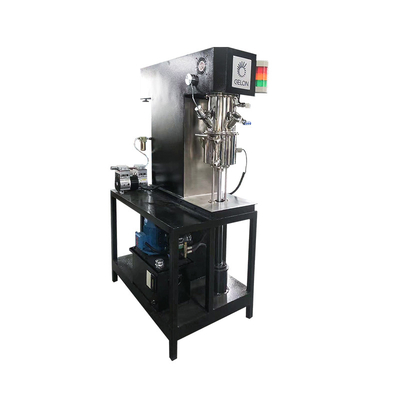

जीएन-पीएम-5एल डबल प्लैनेटरी मिक्सर
1.सारांश:
हमारे डबल प्लैनेटरी डिस्पर्सिंग पावर मिक्सर ने एक नई, उच्च-कुशल मशीन बनाने के लिए पारंपरिक डबल प्लैनेटरी मिक्सर और हाई स्पीड डिस्पर्सिंग मिक्सर के सिद्धांतों को संयोजित किया है, वर्तमान में यह नए ऊर्जा क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
लिथियम-आयन पावर सेल और इलेक्ट्रॉनिक्स क्षमता के चरित्र के अनुसार, हमने पारंपरिक ग्रहीय मिक्सर और फैलाने वाले पावर मिक्सर के आधार पर उच्च रोटेशन गति और बड़े के साथ लिथियम पावर पॉजिटिव और निगेटिव इलेक्ट्रोड स्लरी बनाने के लिए सूखी पाउडर प्रक्रिया पर लागू नई प्रबलित मशीनरी विकसित की है। टोक़।डिजाइन के दौरान, हमारी कंपनी ने पूरी तरह से स्टिरर की घूर्णी गति, मिश्रण शक्ति, रैखिक फैलाव गति, उच्च चिपचिपापन घोल प्रतिरोध को उचित मोड़ स्टिरर आकार से कम करने और अधिक कुशल बनाने के लिए पोत के अंदर अशांति तीव्रता के वितरण जैसे कारकों पर विचार किया। अधिक स्थिर डबल प्लैनेटरी पावर मिक्सर और प्रबलित ट्विस्ट स्टिरर उच्च चिपचिपाहट बैटरी घोल से निपट सकते हैं।पावर मिक्सर के लिए स्टिरर वर्ण यह है कि - ट्विस्ट स्टिरर की क्रांति और रोटेशन दक्षिणावर्त है - इस बीच उच्च गति के फैलाव के लिए रोटेशन एंटीक्लॉकवाइज है, जिसकी गति सामग्री को कतरनी, सानना और फैलाने के तहत जटिल रूप से स्थानांतरित करने के लिए समायोज्य है, प्रभावी रूप से सभी मृत को समाप्त करता है मिश्रण के दौरान बिंदु और चढ़ाई की घटनाएं।यांत्रिक मुहरों के तीन सेट, विश्वसनीय मुहर प्रदर्शन सुनिश्चित करने के लिए मुलायम और मौन सीलिंग के साथ मिलकर।सामग्री तापमान नियंत्रण पर, इसका उपयोग अद्वितीय थर्मोस्कोप प्रौद्योगिकी-ग्रहों के फ्रेम और क्रांति के लिए थर्मोस्कोप रॉड के साथ किया जाता है।Pt100 तापमान माप सेंसर का सामग्री के साथ सीधा संपर्क होता है, तापमान माप की सटीकता में बहुत वृद्धि होती है, प्रतिक्रिया बहुत तेज होती है, त्रुटि केवल ± 0.2 ℃ तक कम हो जाती है।
मशीन में बेस, क्रॉसबीम, सीधा कॉलम, सीलिंग कवर, पोत, ट्रांसमिशन सिस्टम और इलेक्ट्रॉनिक कंट्रोल सिस्टम शामिल है।
2. मुख्य तकनीकी विन्यास
| नहीं। | नाम | मॉडल और विशिष्टता | उत्पत्ति का स्थान |
| 1 | डिसेलेरेटर | BLD11-23-1.5kW-4P | जियांगलांग |
| 2 | मोटर | कम गति 1.5Kw-4P, 1 इकाई; उच्च गति 1.5Kw-2P, 1 इकाई | वन्नान |
| 3 | एल्यूमीनियम मिश्र धातु धातु टर्बो गियर बॉक्स | NMRV040-F1-15(4P-0.25KW)(मोटर के साथ) | लिटियन |
| 4 | आवृत्ति पलटनेवाला | 1.5Kw×1 यूनिट; 1.5Kw×1 यूनिट | डैनफॉस-डेनमार्क |
| 5 | थर्मोकपल | Pt100 (उच्च परिशुद्धता तापमान माप) | एचटीसी |
| 6 | असर पड़ना | जैसा आरेख में दिखाया गया है | धुम्रपान |
| 7 | कंकाल तेल मुहर | फ्लोरीन रबर कंकाल तेल सील | नॉक |
| 8 | विद्युत घटक | कम वोल्टेज बिजली के घटक | सीमेंस |
| 9 | वाल्व | जैसा आरेख में दिखाया गया है | एनिस |
| 10 | यांत्रिक मुहर | दो सेट मैकेनिकल सीलिंग | जापान |
| 11 | गियर |
गियर सतह, सटीक जमीन के लिए सख्त उपचार खत्म, पेचदार गियर ट्रांसमिशन के साथ |
सानलॉन्ग |
| 12 | स्नेहन तेल | उच्च गति असर विशेष तेल 400 डिग्री | "सर्वश्रेष्ठ" ब्रांड |
3.मुख्य तकनीकी पैरामीटर
| 1 | वैक्यूम डिग्री | -0.098 एमपीए |
| 2 | संरचना | सिंगल आर्म टाइप |
| 3 | घूर्णन गति आर/मिनट |
क्रांति: 0 ~ 51r/min, रोटेशन: 0 ~ 102r/min (आवृत्ति-परिवर्तित 0 ~ 50Hz); उच्च गति: 0 ~ 8800r / मिनट (आवृत्ति-परिवर्तित 0 ~ 70Hz); |
| 4 | धीमा दस्ता | ट्विस्ट टाइप स्टिरर के साथ 2 शाफ्ट; |
| 5 | तेज शाफ्ट | दो सेट Φ50 फैलाव डिस्क के साथ डबल फास्ट शाफ्ट |
| 6 | भारोत्तोलन मोड | लाइनर गाइड रेल पोत मोटर चालित उठाने |
| 7 | सामान उठाने की ऊंचाई | 210 मिमी |
| 8 | पोत का स्थान | उत्तल कगार संरचना के साथ, केंद्र की स्थिति सुनिश्चित करने के लिए, स्थिरता के लिए आगे और पीछे वक्र आकार की स्थिति प्लेट के चार टुकड़े हैं |
| 9 | शोर | उपकरण के 1M के बाहर मापा जाता है, शोर ≤80dB |
| 10 | तापमान मापन का तरीका | तापमान परीक्षण सिर सामग्री को छूता है, पोत तल से 1/3 दूर, क्रांति गति, आंतरिक सेट इलेक्ट्रिक ट्रांसफर डिवाइस |
| 11 | विद्युत शक्ति | एसी: 3 चरण * 380 वी, 50 हर्ट्ज; |
| 12 | आयाम | L1350W800H1550 (मिमी); |
| 13 | वज़न | लगभग 570 किग्रा |
4. पोत
बाद में स्वचालित पॉलिशर के साथ आंतरिक और बाहरी सतह को चमकदार ढंग से पॉलिश किया जाएगा
पोत संसाधित।वेसल बॉडी और बॉटम वाटर कूलिंग सर्कल चैनलों से लैस हैं।पोत बॉडी गाइड प्लेट जैकेट की दीवार के बाद मूल रूप से मेल खाती है
खराद प्रसंस्करण।पोत के तल में जैकेट और गाइड द्रव स्लैट्स हैं।क्विक-कनेक्टर 2 सेट के साथ वाटर कूलिंग इनलेट और आउटलेट DN25, आउटलेट DN50 बॉल वाल्व 1 सेट, 1 सेट के साथ बैरल बॉडी, लॉक आर्म 2 सेट।
ए,पोत संरचना
| 1 | आयाम (आंतरिक ऊंचाई से आंतरिक व्यास) | Φ250 × 160 मिमी |
| 2 | डिजाइन क्षमता (एल) | 7.85एल |
| 3 | डिजाइन दबाव (एमपीए) | पोत के अंदर -0.098Mpa, जैकेट 0.4Mpa; |
| 4 | डिजाइन तापमान (डिग्री सेल्सियस) | -10 ~ 200; |
| 5 | मुख्य सामग्री | 304 स्टेनलेस स्टील; |
| 6 | खोल की मोटाई (मिमी) | भीतरी खोलδ4mm (मशीनिंग के बाद वास्तविक माप मोटाई), जैकेटδ3mm; |
| 7 | तापमान समायोजन मोड | वाटर कूलिंग जैकेट, इनलेट और आउटलेट नोजल का आकार: DN15; |
| 8 | डिस्चार्ज मोड | डीएन 20 बॉल वाल्व |
| 9 | मूविंग मोड | हाथ से ले जाया गया |
| 10 | मात्रा | 1 टुकड़ा |
बी, पोत ऊपर और नीचे
| 1 | वेसल लिफ्ट पावर: 0.25w |
| 2 | लिफ्टिंग गाइड लाइनर गाइड रेल है: 2 पीसी, 20x400 डबल स्लाइडर के साथ। |
सी, पोत शरीर की स्थिति तय
| 1 | वेसल लिफ्ट ब्रैकेट में चार स्थिति फिक्स्चर होते हैं, जो जगह में आने के बाद तय होते हैं। |
5. वेसल नोजल
| एस/एन | प्रयोग | युक्ति। | मात्रा | टिप्पणियाँ |
| 1 | पाउडर भरने की नोक | डीएन60 | 1 | डीएन 60 भरने वाला बंदरगाह |
| 2 | दृश्य ग्लास | डीएन50 | 2 | एलईडी दृष्टि कांच |
| 3 | खालीपन | डीएन10 | 1 | त्वरित खुला प्रकार |
| 4 | हवादार | डीएन10 | 1 | त्वरित खुला प्रकार |
| 5 | वैक्यूम मीटर | एम14×1.5 | 1 | वैक्यूम मीटर |
6. मुख्य सामग्री
| एस/एन | नाम | सामग्री | एस/एन | नाम | सामग्री | |
| 1 | ऊपरी बैरल | 304 | 4 | मिक्सिंग शाफ्ट, डिस्पर्सिंग शाफ्ट | 321 | |
| 2 | नीचे बैरल | 304 | 5 | मिश्रण ब्लेड, फैलाने वाला ब्लेड | 316 | |
| 3 | जैकेट | 304 | 6 | फ्रेम, तहखाने | Q235 |
7. शाफ्ट और ब्लेड को मिलाकर
| 1 | ट्विस्ट फ्रेम स्टिरर: 2 सेट, रोटेशन स्पीड: 0-102rpm, स्टिरर को एक पूरे को आकार देने के लिए फोर्ज किया जाएगा, चार शाफ्ट कनेक्टिंग, सीएनसी को पॉलिश करने के बाद Ra0.025; |
| 2 | फैलाव शाफ्ट: 2 सेट, रोटेशन की गति: 0-8800rpm, असर जर्मन: FAG, पहेली सील को अपनाने, प्रत्येक शाफ्ट पर Φ50 डिस्क के 2 पीसी, रैखिक गति: 0-23m / s; |
| 3 | शाफ्ट और स्टिरर: सतह को पॉलिश किया जाता है, डिस्क को G6.3 के रूप में संतुलित उपचार सेट किया जाता है। स्टिरर और बैरल के नीचे की दूरी 2-3 मिमी है, स्टिरर और पोत की दीवार के बीच की दूरी 2-3 मिमी है, दो स्टिरर के बीच की दूरी 2-3mm है; |
| 4 | शाफ्ट सील: यांत्रिक मुहर संरचना |
| 5 | प्लैनेटरी कैबिनेट: हेलिकल गियर ट्रांसमिशन को अपनाते हुए, सिंक्रोनस बेल्ट यूएसए ब्रांड गेट्स से बना है। |
|
टिप्पणी: 1, विशेष सुरक्षा ताला तेल सिलेंडर सेट करें, वैक्यूम को बनाए रखने के लिए पोत को गिरने से रोकें; 2, पूरे बेसमेंट को विघटित, मरम्मत करने में आसान और सिंक्रोनस बेल्ट को बदलने के रूप में सेट करें |
|
8. वैक्यूम सिस्टम (स्वचालित रूप से)
| 1 | प्रदर्शन मीटर, गेंद वाल्व; |
| 2 | शाफ्ट यांत्रिक मुहर: मिश्र धातु धातु |
| 3 | ऊपर और नीचे पोत ईपीडीएम मुहर है, स्थिर स्थिति ओ आकार ईपीडीएम मुहर है, वैक्यूम डिग्री -0.098 एमपीए (वैक्यूम पंप के बिना) तक पहुंच सकती है; |
9. विद्युत घटक
| एस/एन |

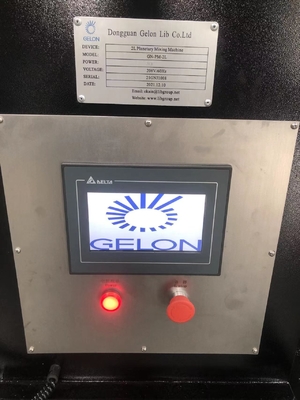

इलेक्ट्रिक कैबिनेट 1 पीसी: एल एक सेट हाई स्पीड डिस्पर्सिंग रनिंग कंट्रोल (स्टार्ट / स्टॉप, स्पीड अप / स्लो डाउन सहित); एल फैलाव गति परीक्षण प्रणाली का एक सेट, एक गति मीटर; एल रेवोल्यूशन मिक्सिंग कंट्रोल सिस्टम का एक सेट (स्टार्ट / स्टॉप, स्पीड अप / स्लो डाउन सहित); एल क्रांति गति परीक्षण प्रणाली का एक सेट, एक गति मीटर; एल तापमान परीक्षण प्रणाली का एक सेट; एल रनिंग टाइम कैलकुलेटर, समय के लिए वैध / अमान्य बटन, प्रत्येक के लिए 1 पीसी एल वैक्यूम पंप नियंत्रण बटन का एक सेट (स्टार्ट / स्टॉप सहित); एल स्पॉट लाइट बटन का एक सेट (स्टार्ट / स्टॉप सहित) एल इमरजेंसी बटन, 1 पीसी; पावर इंडिकेटर लाइट, 1 पीसी, फॉल्ट 1 पीसी |
| टिप्पणी |
1, विद्युत वोल्टेज 380V / 50Hz / 3 चरण चल रहा है, विद्युत वोल्टेज 24VDC नियंत्रित करें; 2, कनेक्टर, एयर स्विच, ब्रेकर इत्यादि सीमेंस हैं; 3, मध्य रिले: जापान आईडीईसी; 4, कम गति मोटर, उच्च गति मोटर वीएफडी प्रारंभ हैं; 5, सभी उपकरण घटक जैसे: मोटर, प्रारंभ करनेवाला, सोलनॉइड वाल्व, सीमा स्विच सुरक्षा ग्रेड IP54 से कम नहीं हैं |
10. सुरक्षा इंटर-लॉक सिस्टम
| 1 | इमरजेंसी बटन दबाते ही मशीन बंद हो जाती है, जिससे कोई भी ऑपरेशन आगे नहीं बढ़ाया जा सकता |
| 2 | पोत के ऊपर उठने के बाद डिस्पर्सिंग शाफ्ट घूमता है |
| 3 | पोत के नीचे जाने के बाद डिस्पर्सिंग शाफ्ट बंद हो जाता है |
| 4 | विद्युत प्रवाह दायरे से अधिक होने पर यह बंद हो जाता है |
| 5 | मिक्सर, इलेक्ट्रिक कैबिनेट और कंट्रोल पैनल इलेक्ट्रिकल ग्राउंडिंग होना चाहिए |
11. स्पेयर पार्ट
| एस/एन | नाम | युक्ति। | सामग्री | मात्रा | टिप्पणी |
| 1 | पोत मुहर | टी आकार मुहर एल = 650 | ईपीडीएम | 1 |
