उत्पाद विवरण:
|
| उत्पाद का नाम: | 18650 21700 बेलनाकार बैटरी निर्माण उपकरण | एनोड टैब: | 3 ~ 5 मिमी डब्ल्यू, 20 ~ 70 मिमी एल |
|---|---|---|---|
| एनोड टेप: | 6 ~ 20 मिमी डब्ल्यू, 10 ~ 80 मिमी एल | कैथोड फ़ीड: | 10 ~ 80 मिमी डब्ल्यू, 200 ~ 800 मिमी एल |
| कैथोड टैब: | 3 ~ 5 मिमी डब्ल्यू, 20 ~ 70 मिमी एल | कैथोड टेप: | 6 ~ 20 मिमी डब्ल्यू, 10 ~ 80 मिमी एल |
| सामग्री: | 200 ~ 400 मिमी | एनोड फ़ीड: | 10 ~ 80 मिमी डब्ल्यू, 200 ~ 800 मिमी एल |

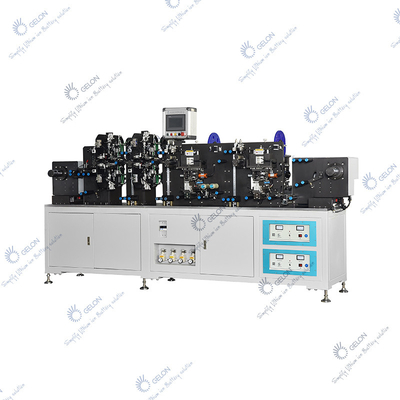

लिथियम-आयन बैटरी इलेक्ट्रोड शीट घुमावदार वेल्डिंग मशीन 18650 21700 बेलनाकार बैटरी निर्माण उपकरण
मैं．परिचय
यह उपकरण बेलनाकार बैटरी इलेक्ट्रोड बनाने के लिए एक विशेष उत्पादन उपकरण है।पूरी उत्पादन प्रक्रिया एक पूर्ण-स्वचालित उपकरण है जो घुमावदार शाफ्ट पर इलेक्ट्रोड रोल सामग्री को लटकाती है, स्वचालित रूप से टैब भेजती है, टैब को वेल्ड करती है, सुरक्षात्मक टेप चिपकाती है, और स्वचालित रूप से तैयार इलेक्ट्रोड को टुकड़ों में काटती है, और फिर अर्ध-स्वचालित में प्रवेश करती है। घुमावदार या स्वचालित घुमावदार मशीन।
द्वितीय। निर्दिष्टीकरण
सामग्री
खिला सामग्री:
| वस्तु |
चौड़ाई मिमी |
लंबाई / इकाई मिमी |
सामग्री आयुध डिपो मिमी |
सामग्री आईडी
|
| एनोड | 10 ~ 80 | 200 ~ 800 | Φ300 | 3″ |
| एनोड टैब | 3 ~ 5 | 20 ~ 70 | φ400 | 80 मिमी |
| एनोड टेप | 6-20 | 10 ~ 80 | φ200 | 3″ |
| कैथोड | 10 ~ 80 | 200 ~ 800 | Φ300 | 3″ |
| कैथोड टैब | 3 ~ 5 | 20 ~ 70 | φ400 | 80 मिमी |
| कैथोड टेप | 6-20 | 10 ~ 80 | φ200 | 3″ |
बी.टैब का आकार / ग्लूइंग सटीकता:
बी.1.टैब की लंबाई सटीकता: ± 0.3 मिमी,
इलेक्ट्रोड दिशा सटीकता में टैब: ± 0.5 मिमी
एनोड टैब दबाने की स्थिति: 7*10mm
बी 2।टेप की लंबाई और स्थिति सटीकता: ± 0.5 मिमी, टैब उजागर है
6 ~ 30 मिमी
तृतीय। उपकरण संरचना:
एक।अनइंडिंग इलेक्ट्रोड रोल, सिलेंडर ऊपर और नीचे स्लाइडिंग कंट्रोल अनइंडिंग टेंशन, अनइंडिंग स्पीड का ऑटोमैटिक एडजस्टमेंट;
डी।अल टैब, नी टैब या क्यू टैब के अल्ट्रासोनिक वेल्डिंग डिवाइस में वेल्डिंग से पहले इलेक्ट्रोड की निचली सतह पर पन्नी रिसाव का पता लगाने का कार्य है, ताकि वेल्डिंग प्रभाव को प्रभावित करने से लेपित क्षेत्र में वेल्डिंग को रोका जा सके;
ई। पोस्ट वेल्डिंग टैब लापता वेल्ड निरीक्षण उपकरण;
एफ।निश्चित लंबाई कर्षण डिवाइस, बफर विचलन सुधार डिवाइस
विचलन सुधार उपकरण के साथ जी। ग्लू स्टिकिंग मैकेनिज्म।कैथोड और एनोड इलेक्ट्रोड का एक समूह एक साथ चिपकाया जाता है (चिपकने वाली दो परतें)।टेप अनइंडिंग तंत्र की स्थिति समायोज्य है, और यह टेप को बदलने के लिए सुविधाजनक और तेज़ है;
एच।रिवाइंडिंग मैकेनिज्म मशीन का डिफॉल्ट कटिंग मोड है।यदि वाइंडिंग की आवश्यकता है, तो इसे अलग से ऑर्डर किया जाएगा।
पूरी मशीन का संरचना विवरण:
① फ्रेम को स्टील प्रोफाइल से वेल्डेड किया गया है और उम्र बढ़ने के उपचार से गुजरना पड़ा है।वॉलबोर्ड उच्च गुणवत्ता वाली स्टील प्लेटों से बना है और दोनों तरफ जमीन है।ऑपरेशन की सटीकता सुनिश्चित करने के लिए इसमें उच्च समतलता और अच्छी संरचनात्मक कठोरता है;
② गाइड रोलर: एल्यूमीनियम मिश्र धातु की सतह सुपर हार्ड ऑक्सीकरण उपचार के अधीन है, जिसमें उच्च सतह कठोरता होती है और इसे पहनना आसान नहीं होता है;
③ हार्डवेयर और तारों को कार्यात्मक ब्लॉकों में बांटा गया है, मजबूत और कमजोर वर्तमान अलग हो गए हैं, और शॉर्ट-सर्किट अधिभार, रिसाव और अन्य सुरक्षा कार्य प्रदान किए जाते हैं;
④ पूरी मशीन एर्गोनॉमिक्स के अनुरूप है, टच स्क्रीन इंटरफ़ेस लेआउट उचित है, पैरामीटर समायोज्य हैं, और ऑपरेशन की स्थिति गतिशील रूप से प्रदर्शित की जा सकती है।विफलता के मामले में, इसे गतिशील रूप से प्रदर्शित किया जा सकता है और टच स्क्रीन पर सूचना संकेत दे सकता है, और सटीक उत्पादन गणना का कार्य करता है;
⑤ फोटोइलेक्ट्रिक अलार्म फ़ंक्शन से लैस;
⑥ उपकरण में सुरक्षात्मक आवरण और आपातकालीन रोक जैसी प्रभावी सुरक्षा सुरक्षा सुविधाएं हैं।
छठी।उपकरण स्थापना और कमीशनिंग
एक।वायु दाब: 0.5-0.7 एमपीए, वायु प्रवाह: 100 एल / मिनट
बी।बिजली की आपूर्ति: 220V 50Hz बिजली: 4.0kw
सी।कार्य तापमान: - 20 ° ~ + 45 °
डी।सापेक्ष आर्द्रता: ≥50%
इ।रंग: ग्रे (या ग्राहक द्वारा निर्दिष्ट)
एफ।समग्र आयाम: 1800 * 1200 * 1700 मिमी
जी।वजन: लगभग 1.6 टन
वी। तकनीकी पैरामीटर
एक दूसरे के लिए 1 समूह, इलेक्ट्रोड की लंबाई: 400 मिमी)
बी।घुमावदार संरेखण: ± 0.5 मिमी;काटने की स्थिति सटीकता: ± 0.5 मिमी
सी।उपकरण जुटाने की दर: ≥ 95% (आने वाले के कारण को छोड़कर
सामग्री);योग्यता दर≥ 98%
डी।कैथोड और एनोड दोनों केपू वेल्डिंग मशीनों से लैस हैं,
और वेल्डिंग क्षेत्र का आकार अनुकूलित किया गया है।
छठी।कच्चे माल के लिए आवश्यकताएँ:
इलेक्ट्रोड:
टैब
1. स्लिटिंग चौड़ाई सहिष्णुता: ± 0.1 मिमी
2. एस-आकार की त्रुटि 0.2 मिमी / 500 मिमी से कम है।
फीता
स्लिटिंग चौड़ाई सहिष्णुता: ± 0.2 मिमी
