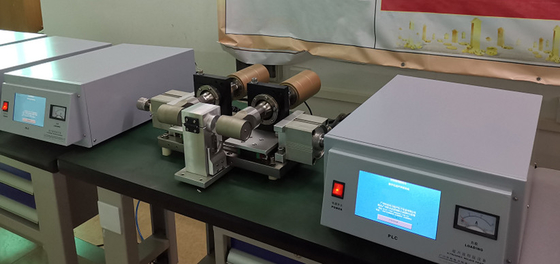

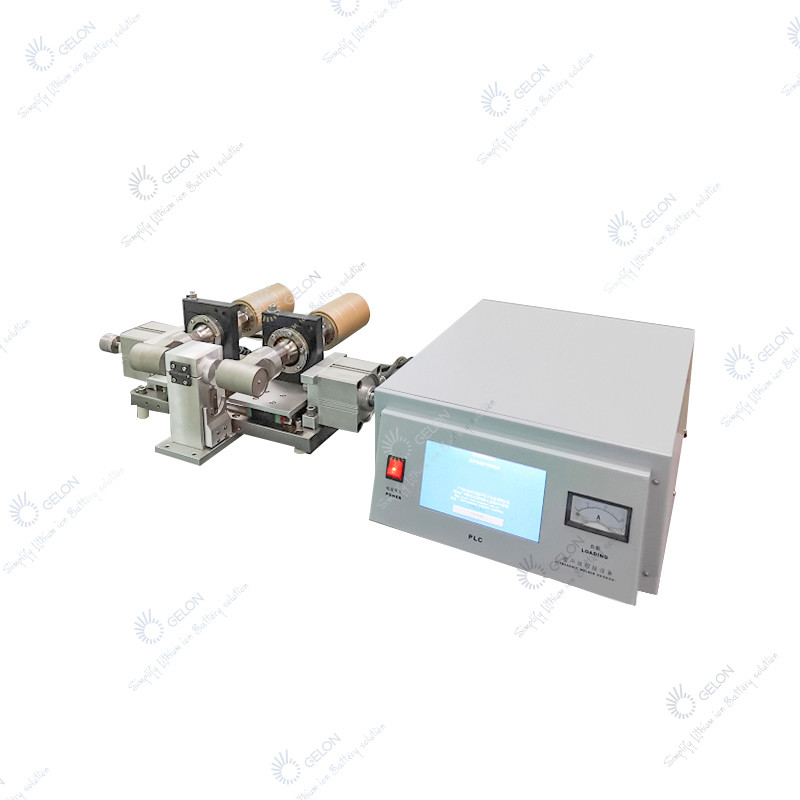

4680 32700 बैटरी मैन्युफैक्चरिंग टेबललेस नीड फ्लैट हेड फ्लैटनिंग मशीन

यह मशीन बहु-टैब वाले बेलनाकार जेली रोल के लिए उपयुक्त है

• अल्ट्रासोनिक फ्लैट कैथोड जेली रोल
• अल्ट्रासोनिक फ्लैट एनोड जेली रोल
• उच्च दक्षता, कम आंतरिक प्रतिरोध, बड़ी क्षमता वाली बिजली बैटरी के लिए आदर्श विकल्प है।

जनरेटर:

• सर्किट अंतरराष्ट्रीय उन्नत पूर्ण-पुल वोल्टेज नियामक सर्किट को गोद लेता है, और निरंतर वोल्टेज आउटपुट प्राप्त करने के लिए अनुकूलित किया जाता है
• स्वचालित आवृत्ति ट्रैकिंग, कोई मैन्युअल समायोजन नहीं
• वोल्टेज में उतार-चढ़ाव काम कर सकता है: 150-260V उतार-चढ़ाव की अवधि आउटपुट पावर और ऑपरेटिंग आवृत्ति को प्रभावित नहीं करती है।
• यह इसी तरह के उत्पादों के अंतरराष्ट्रीय तकनीकी स्तर पर पहुंच गया है।

अल्ट्रासोनिक ट्रांसड्यूसर की सानना प्रणाली:

• मशीनरी की शुद्धता और स्थिरता।
• फिक्स्ड निकला हुआ किनारा स्थापना

उन्नत ANSYS विश्लेषण प्रणाली:

• अल्ट्रासोनिक धातु सानना ऊर्जा विनिमय प्रणाली, एम्पलीफायरों, शीर्ष पोल मोल्ड को सानना सटीक डिजाइन और विश्लेषण के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त परिमित तत्व सॉफ्टवेयर ANSYS के माध्यम से सख्ती से है
• यह परीक्षण विधि अल्ट्रासोनिक मोल्ड डिजाइन में विदेशी उन्नत समकक्षों के स्तर तक पहुंच सकती है,

अल्ट्रासोनिक ऊपरी और निचले डंडे (फ्लैट सिर गूंध)

• कड़ाई से आयातित विशेष डाई स्टील, पहनने के प्रतिरोध, उच्च तापमान प्रतिरोध, अच्छी क्रूरता, उच्च यांत्रिक कठोरता, गर्मी उपचार के बाद छोटे विरूपण, इसलिए अल्ट्रासोनिक आउटपुट आवृत्ति स्थिरता अधिक है।
• यांत्रिक उच्च आवृत्ति विस्थापन का आयाम बड़ा, मजबूत और स्थिर है।
• अंतरराष्ट्रीय अग्रणी पेशेवर गर्मी उपचार प्रौद्योगिकी

समतल करने का प्रभाव:

• गूंधने के बाद की सतह चिकनी होती है, जो प्रक्रिया के बाद लेजर सानना के लिए उपयुक्त होती है।

उपकरण संरचना संरचना

(1) सानना मशीन मुख्य रूप से अल्ट्रासोनिक जनरेटर, ट्रांसड्यूसर, ऊपरी और निचले ध्वनिक ध्रुव आदि से बना है

(2) सर्किट मोड फुल-ब्रिज हाई-पावर ध्वनिक पोल प्रकार है, जिसमें स्थिर प्रदर्शन और मजबूत आउटपुट होना चाहिए।

(3) ऊपरी और निचले ध्वनिक ध्रुव अच्छे पहनने के प्रतिरोध के साथ नई मिश्र धातु सामग्री से बने होते हैं

(1)उपकरण शक्ति के लिए बिजली की आपूर्ति की आवश्यकता होती है: एकल चरण 220VAC±10%।

(2) वायु स्रोत: दबाव 0.4 ~ 1 एमपीए, आर्द्रता 4%% से कम, तापमान 45 ℃ से अधिक नहीं

(1) कैथोड:

अल 0.015-0.020मिमी.

(2) एनोड:

कॉपर पन्नी 0.009-0.012 मिमी।

एनोड कैथोड

(सिर्फ संदर्भ के लिए)

फ्लैटिंग हेड डिजाइन

• फ़्लोटिंग समय: 0.2-1S (0-60s इस कार्यक्रम में समायोज्य हो सकते हैं)
• फ़्लोटिंग दबाव: 0.1 एमपीए ~ 1 एमपीए, समायोज्य।

• आयातित विशेष इस्पात सामग्री
• अल्ट्रासोनिक सानना अल्ट्रासोनिक ध्वनिकी के सिद्धांत मानक के अनुरूप है।

• टूलींग प्लेटफॉर्म के साथ मैनुअल ऑपरेशन
• स्वचालित लाइन केवल अल्ट्रासोनिक ऊर्जा विनिमय प्रणाली और अल्ट्रासोनिक जनरेटर प्रदान करती है, और टूलिंग को पूरी लाइन निर्माता द्वारा पूरी लाइन की दिशा और सुविधा के अनुसार डिज़ाइन किया गया है।

• ट्रांसड्यूसर≤400Hz के बीच आवृत्ति अंतर।
• ट्रांसड्यूसर≤4Ω के बीच प्रतिबाधा अंतर।
• ट्रांसड्यूसर≥30MΩ के बीच समाई अंतर।

• इनपुट अधिकतम शक्ति: 4000VA। (समायोज्य)
• अल्ट्रासोनिक आवृत्ति: 20KHZ। (स्वचालित ट्रैकिंग)
• निरंतर आयाम, निरंतर दबाव, निरंतर वर्तमान (समायोज्य)
• फ्लोटिंग मोड: टाइम मोड (सीमेंस प्रोग्राम लोगो नियंत्रण)।

• हैंड मोटर को फुट स्विच सिग्नल द्वारा नियंत्रित किया जाता है
• आईओ लाइन सिग्नल नियंत्रण के लिए सहायक उत्पादन लाइन

• फ्लैट गूंधना
• सानना योग्य दर: 99.9%।एक बार की पास दर 99.9% है।उपयोगकर्ता उत्पादों, प्रक्रियाओं और सामग्रियों की निरंतरता सुनिश्चित करेगा, ऑपरेटर आपूर्तिकर्ता से पेशेवर प्रशिक्षण प्राप्त करेगा, और ग्राहक साप्ताहिक आधार पर उपकरण बनाए रखेगा।
• प्रौद्योगिकी के संदर्भ में, सानना प्रभाव निर्माता की आवश्यकताओं को पूरा करना और उत्पादन क्षमता को मुख्य सूचकांक के रूप में सुनिश्चित करना है
• गुणवत्ता विभाग बड़े पैमाने पर उत्पादन को मंजूरी दे सकता है यह सुनिश्चित करने के लिए ऑपरेटर को हर दिन इस अल्ट्रासोनिक सानना के लिए अंशांकन करना चाहिए।
• चिपचिपा सामग्री की स्थिति के तहत अल्ट्रासोनिक सानना सिर की विफलता और उत्पादन इस विफलता के दायरे से संबंधित नहीं है

• समग्र संरचना: अल्ट्रासोनिक जनरेटर, अल्ट्रासोनिक ट्रांसड्यूसर सिस्टम, अल्ट्रासोनिक ऊपर और नीचे ध्वनिक डंडे, वायवीय घटक, फ्रेम, कार्यक्षेत्र, आदि। (कार्यक्षेत्र के साथ हाथ मोटर, उत्पादन लाइन के साथ कार्यक्षेत्र के बिना)
• उपकरण का डिज़ाइन किया गया सेवा जीवन 10 वर्ष है।सेवा जीवन 10 वर्ष उपयोगकर्ता को यह सुनिश्चित करना चाहिए कि उत्पाद, प्रक्रियाएं और सामग्री सुसंगत हैं, कि ऑपरेटरों ने आपूर्तिकर्ता से पेशेवर प्रशिक्षण प्राप्त किया है, और यह कि मांगकर्ता नियमित रूप से हर सप्ताह उपकरण का रखरखाव करता है।

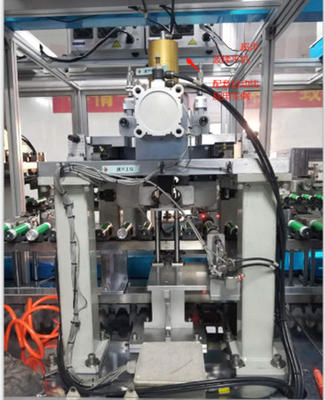

मशीन इकाई

1, धूल हटाने वाला उपकरण (धूल हटाने की मशीन के साथ);

2, बैटरी में एंड फेस रेफरेंस पोजीशनिंग होनी चाहिए;

3, बैटरी के संपर्क में स्थिरता गैर-धातु है;

4, तेज और विश्वसनीय दबाना (कोई अक्षीय गति नहीं);

5, अल्ट्रासोनिक उपकरणों का केवल एक सेट है (केवल सकारात्मक इलेक्ट्रोड को सानना)

• जीप्रवर्तक आकार (एलएक्सडब्ल्यूएक्सएच):

3880 बिजली बॉक्स: 520 मिमी 480 मिमी 390 मिमी;

• गूंध सिर का आकार (ऊपर की ओर: LxWxH):

420 मिमी x295 मिमी x473मिमी
