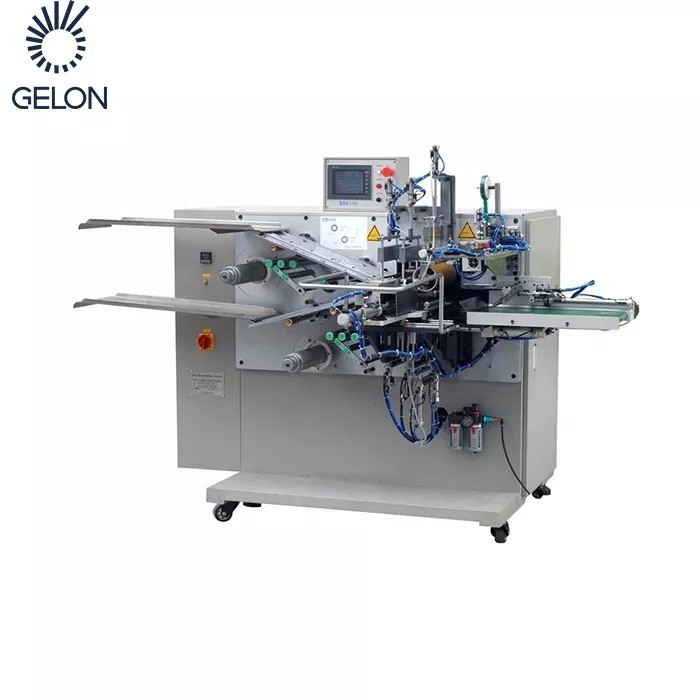

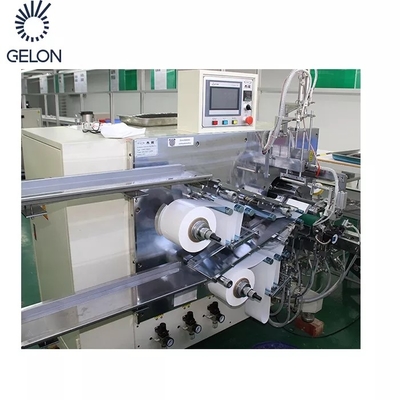

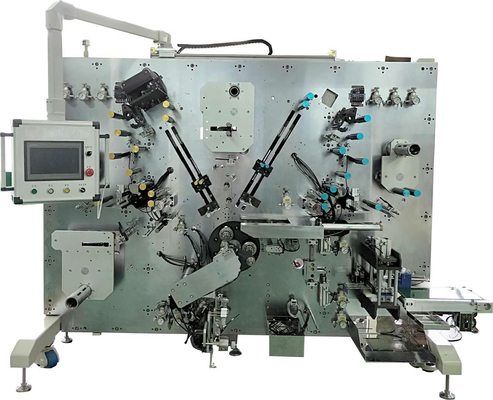

गेलन बैटरी उपकरण सिलेंडर सेल लिथियम बैटरी उत्पादन लाइन ऑटो-सेमियाटो घुमावदार मशीन

मैं।परिचय

विशेषता:

1. सुई को खींचने और धकेलने और उलटने के लिए फुल कैम कंट्रोल अपनाया जाता है।उच्च दक्षता और कम विफलता दर के साथ उपकरण स्थिर है।

2. इलेक्ट्रोड तीन-तरफ़ा विचलन सुधार नियंत्रण को अपनाता है: उत्पाद की गुणवत्ता सुनिश्चित करने के लिए अनइंडिंग, प्रोसेस और प्री-वाइंडिंग।

उपकरण धूल हटाने, तनाव नियंत्रण, गुणवत्ता निरीक्षण, लंबाई माप, यात्रा विचलन सुधार, स्थैतिक बिजली उन्मूलन, आदि जैसे तंत्रों से गुजरने के बाद बैटरी कोशिकाओं के चारों ओर लिथियम-आयन बैटरी तत्वों के सकारात्मक और नकारात्मक इलेक्ट्रोड टुकड़े और डायाफ्राम को हवा देता है;सेल के उत्पादन के पूरा होने के बाद, कन्वेयर बेल्ट से शॉर्ट-सर्किट परीक्षण, दोषपूर्ण निर्वहन और संचरण।

द्वितीय। निर्दिष्टीकरण

1. घुमावदार विधि:

A. 3 घुमावदार सुइयों के साथ 3 स्थिति घुमावदार।

बी सुई व्यास Ø 3.5 (या अनुकूलित (Ø 3.5 - Ø 8.0))

सी। घुमावदार व्यास: Φ 18 - Φ 23 मिमी (18650, 21700, आदि के लिए लागू)

D. टैब की संख्या: कैथोड और एनोड, या सभी टैब दोनों के लिए 1-2

ई। उजागर टैब की लंबाई: 8-25 मिमी

2घुमावदार सटीकता

A. कैथोड और एनोड का संरेखण: ± 0.3 मिमी

बी। इलेक्ट्रोड और विभाजक के बीच संरेखण: ± 0.3 मिमी

नोट: कैथोड और एनोड को क्रमशः 3 बार सुधारा जाता है (अनवाइंडिंग करेक्शन, प्रोसेस करेक्शन और प्री-वाइंडिंग करेक्शन)

सी। विभाजक की दो परतों का संरेखण: ± 0.5 मिमी

3. घुमावदार क्षमता

1. उत्पादन क्षमता

उत्पादन की गति: ≥ 20 पीपीएम 1200 मिमी लंबे एनोड के भीतर;(21700 सेल)

फसल संग्रहण दर ≥ 95%

संघटन दर = {कुल उत्पादन / (स्टार्टअप समय - आवश्यक कटौती समय) × उपकरण की सैद्धांतिक उत्पादन गति} × 100%, आवश्यक कटौती समय: गैर-उपकरण कारणों से डाउनटाइम, जैसे कि ईंधन भरने और बेल्ट कनेक्शन के लिए उत्पादन तैयारी का समय।

2. योग्यता दर ≥ 98%

योग्यता दर = अच्छे उत्पादों की कुल संख्या / (कुल उत्पादन - आवश्यक कटौती) × 100% (खराब सामग्री को छोड़कर)

गैर-उपकरण कारकों, जैसे खराब टेप कनेक्शन, पन्नी की लंबाई की सहनशीलता से बाहर, दोषपूर्ण गायब टैब, आदि के कारण दोषपूर्ण उत्पादों की मात्रा में कटौती करना आवश्यक है।

कैथोड और एनोड का तनाव: 20N एडजस्टेबल (सेट करने योग्य)

डायाफ्राम तनाव: 10N समायोज्य (सेट करने योग्य)

चतुर्थ।उपकरण स्थापना और कमीशनिंग

1. बिजली की आपूर्ति: एकल चरण AC220V% 10% 50 हर्ट्ज

2. वायु आपूर्ति: 0.5-0.7 एमपीए (जब वायु आपूर्ति 0.5 एमपीए है,

आवश्यक प्रवाह 300NL / मिनट है)

3. पर्यावरण का प्रयोग करें (जेआईएसबी 3502 के अनुसार)

A. कार्य तापमान: 0-55 ℃

बी सुखाने वाले कमरे में, कोई संक्षारक गैस या दहनशील वातावरण नहीं होना चाहिए, और धूल का कोई कठोर वातावरण नहीं होना चाहिए

4. आयाम: 2850 X 2050 X 1800 मिमी (अनुकूलित)

5. रंग: चांदी (अनुकूलित)

6. वजन: लगभग 3000 किग्रा (≤ 750 किग्रा / एम 2)।

7. पावर: 12KW

8. शोर: ≤ 75db (धूल चूषण प्रशंसक को छोड़कर)

पूर्ण स्वचालित कार बैटरी उत्पादन लाइन / इलेक्ट्रिक वाहन बैटरी उत्पादन लाइन / ली आयन बैटरी प्लांट उपकरण चीन के शीर्ष सामग्री निर्माता को एकीकृत करते हैं, गेलन लिथियम आयन बैटरी के लिए कच्चे माल के समाधान का पूरा सेट आपूर्ति कर सकता है। हमारे प्रमुख उत्पाद एलएफपी, एलएमओ, एलसीओ, एनएमसी हैं। एनसीए;LTO, MCMB, प्राकृतिक ग्रेफाइट, विभाजक, इलेक्ट्रोलाइट और अन्य सहायक उपकरण (SBR CMC NMPPVDF, Sup-Li, Al&Ni Tabs, और बैटरी पैक टैग, आदि) नई पावर लिथियम आयन बैटरी के लिए।
हमारे व्यापक बैटरी उत्पादन अनुभवों और बैटरी उपकरणों के कारखानों के आधार पर, हम ग्राहक के लिए टर्नकी समाधान डिजाइन और पेश कर सकते हैं, और इंडटेकलिथियम आयन बैटरी परियोजना डिजाइन, निर्माण और प्रशिक्षण।
अब तक, गेलन समूह ने टेस्ला, एलजी, सोनी, एटीएल जैसे कई प्रसिद्ध बैटरी निर्माताओं को स्वचालित उपकरणों की सफलतापूर्वक आपूर्ति की है ......;बोलीविया, अर्जेंटीना, यूनाइटेड किंगडम, रूस, तुर्की, थाईलैंड, इंडोनेशिया, भारतीय, दक्षिण अफ्रीका में भी टर्न-की परियोजनाओं की सफलतापूर्वक पेशकश की ...।
